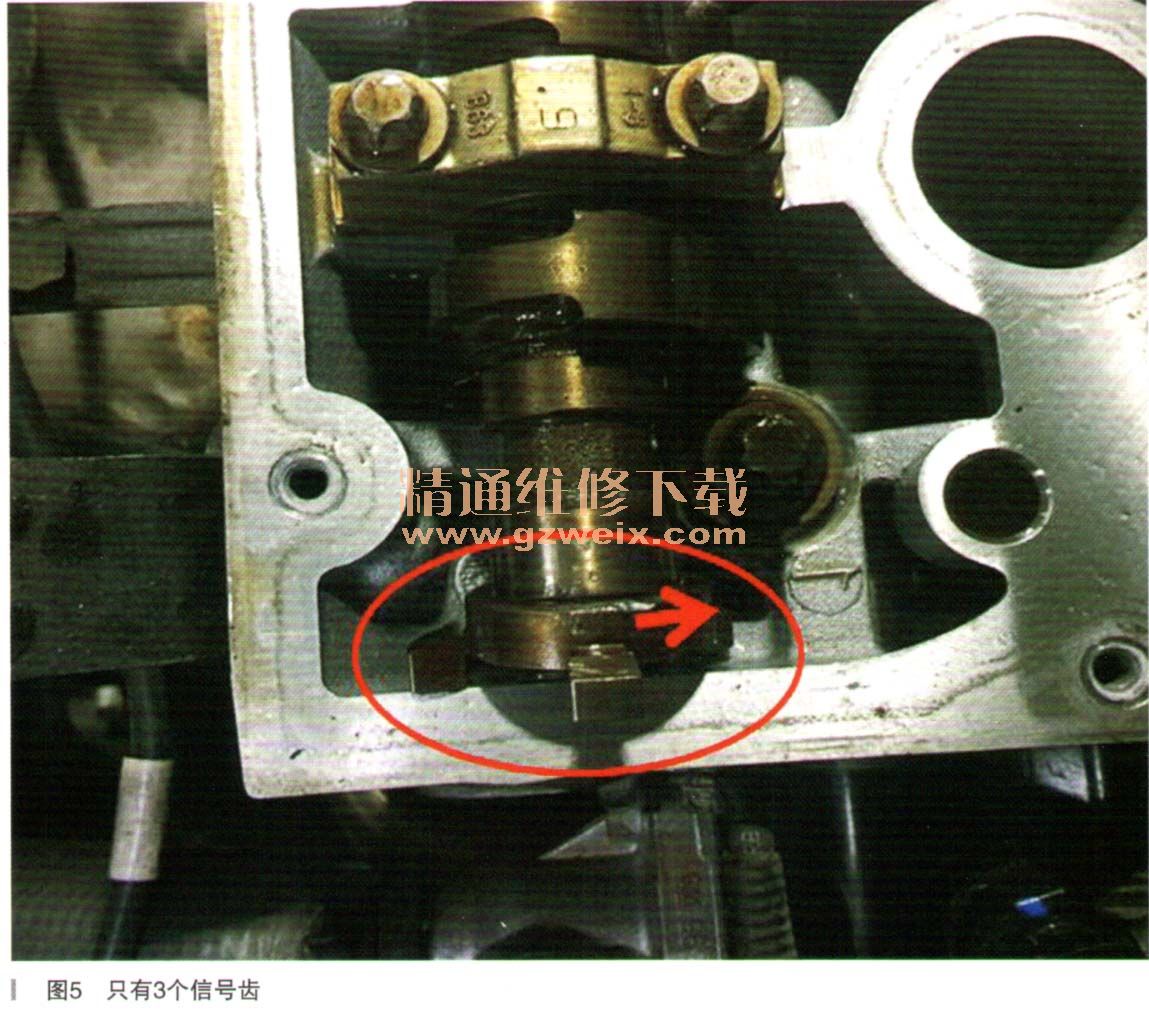

此时已经排除电器造成故障的问题，只剩机械部件的排查了。首先检查配气正时，利用配气正时专用工具，检查配气正时为止常。打开后仔细观察排气凸轮轴信号靶轮，发现只有3个信号齿，而正常的应该是4个，如图5所示。

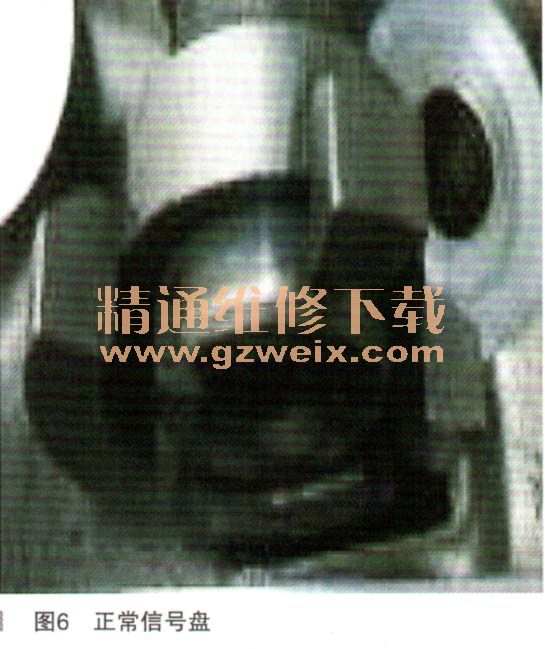

正常信号盘如图6所示。

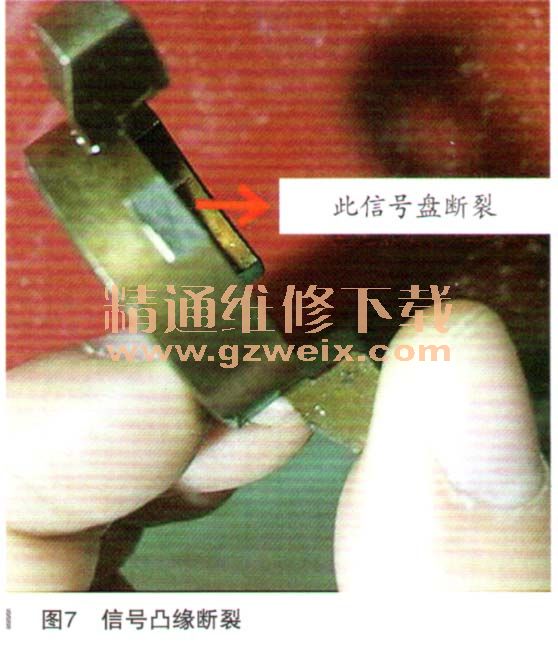

拆下排气凸轮轴信号靶轮就清晰地看到，原来的信号凸缘已经断裂，如图7所示。重新安装一个新的排气凸轮轴信号靶轮，经试车故障排除。
故障总结：维修故障车辆时，根据故障码往往只考虑了电路，然而仔细想想如果缺少信号盘齿轮，发动机模块无法识别排气凸轮轴信号，所以才会显不排气凸轮传感器的电路故障。如果在维修中不认真思考的话，很容易弄错诊断的方向。
相关资料：2015年雪佛兰科鲁兹原厂维修手册上一页 [1] [2]
