一辆行驶里程约1.7万 km的雪佛兰迈锐宝1.6T轿车。用户反映：该车发动机加速无力。
初步诊断：接车后先试车，该车发动机故障灯点亮，同时伴有加速无力且尾气过浓现象。使用金德KT600诊断仪对发动机系统进行诊断，有故障码P0106，含义为进气歧管绝对压力传感器性能；故障码P0107，含义为进气歧管绝对压力传感器信号电压过低。清除掉故障码，进行路试，发动机故障灯再次点亮，重新进行诊断，仍然有故障码P0106、P0107。
故障分析：从故障码的情况确定要检查进气压力传感器。进气压力传感器的工作原理是随着发动机不同的转速负荷，感应进气歧管内的进气压力变化，再把传感器内部电阻的改变转换成电压信号，供电子控制单元修正喷油量和点火正时角度。雪佛兰迈锐宝出现P0106、P0107故障码的可能原因有：传感器安装损坏、线束连接器松动、进气压力传感器压敏电阻故障、传感器脏堵、传感器线路、ECu故障等。

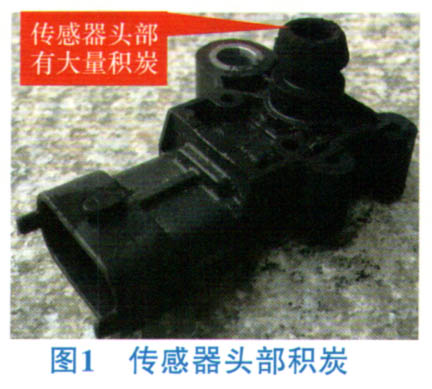

故障诊断：迈锐宝的进气压力传感器安装在进气歧管上，从外观检查传感器外壳和线路，没有损坏。检查安装情况，安装到位没有出现松动。拆下来传感器进行检查，传感器头部没有堵塞但是有很多积炭（图1），初步怀疑积炭过多导致传感器工作不正常。
用专用节气门清洗剂小心清洗传感器头部的积炭，并晾干，清洗后装复试车，发动机加速还是无力，故障依旧，说明故障原因并没有彻底排除。查阅维修手册，检查进气压力传感器电路图并进行分析，电路图见图2。
根据电路图进行分析，得知进气压力传感器的5V电源线与发动机电子控制单元ECM的X2端子36相连，搭铁线与ECM的X2端子62相连，信号线与ECM的X2端子8相连。接通点火开关测试电源线和搭铁之间的电压，显示5.02V，查阅维修手册数值是正常；断开蓄电池负极2 min后，拔下B74歧管绝对压力传感器插头，测量搭铁线B74-2端子与车身搭铁之间的电阻，显示0.2Ω，查阅维修手册是正常数值；测试传感器信号线B74-3端子与车身搭铁之间的电阻，显示为6.7Ω，查阅维修手册数值正常。
