一辆行驶里程约5.5万km的2019年雪佛兰迈锐宝XL轿车。该车间歇性无法启动,仪表可以正常点亮。
故障特征:点火开关可以正常打开,仪表可以正常自检,但是自检后各种故障灯无法熄灭。
在接到客户报修后,按照SBD流程进行了如下检查:
了解并确认故障描述。询问客户车辆间歇性出现启动不着车,近期频繁出现,其他记不清了。
车辆验证。验证车辆,启动车辆正常,实际试车,车辆行驶20千米并没有出现故障。
初始检查。先后检查车辆外观、发动机舱、驾驶室内部、后备箱内部等都未发现加装情况,也未发现有事故或者水淹情况,结果无异常。
将诊断仪(GDS)与车辆连接,读取故障码,发现诸多故障码(DTC),根据诊断结果对U类故障码进行了整理:
U0140与车身控制模块失去通信;
U0121与电子制动控制模块失去通信;
U0073控制模块通信总线A关闭;
U183A与远程通信接口控制模块失去通信;
U0129与制动系统控制模块失去通信;
U2413串行数据网关模块高速CAN总线关闭;
U0100与发动机控制模块失去通信;
U0146与网关A失去通信;
U0131与动力转向模块失去通信;
U0101与变速器控制模块失去通信;
B1325控制模块电源电路。
查阅维修通信和TAC技术简报,未发现类似故障的维修信息和解决方案。
按照维修手册推荐的诊断流程和步骤操作。
由于上述步骤未能找到故障原因,接下来按照故障码B1325诊断步骤进行测试:在驻车辅助控制模块、转向柱锁止控制模块、收音机控制装置都报B1325故障码。
①
闭点火开关,等待12min后,测量
蓄电池电压12.25V。
②运行发动机,开启大灯,测量
蓄电池电压14.41V,正常。
③ GDS诊断电源电压14.35V,与
蓄电池电压基本吻合。
④启动发动机时,发现
蓄电池电压瞬间降到9.45V,电压异常偏低,正常车辆10.45V。
⑤根据维修手册,随后测量了驻车辅助控制模块、转向柱锁止控制模块与收音机控制装置的B+、点火和搭铁电路,均未发现短路与断路的情况。
查看了所有U码故障的含义:既有高速网络也有独立高速网络的故障,由于独立高速网络不影响车辆启动,所以还是把问题锁定在高速网络上。

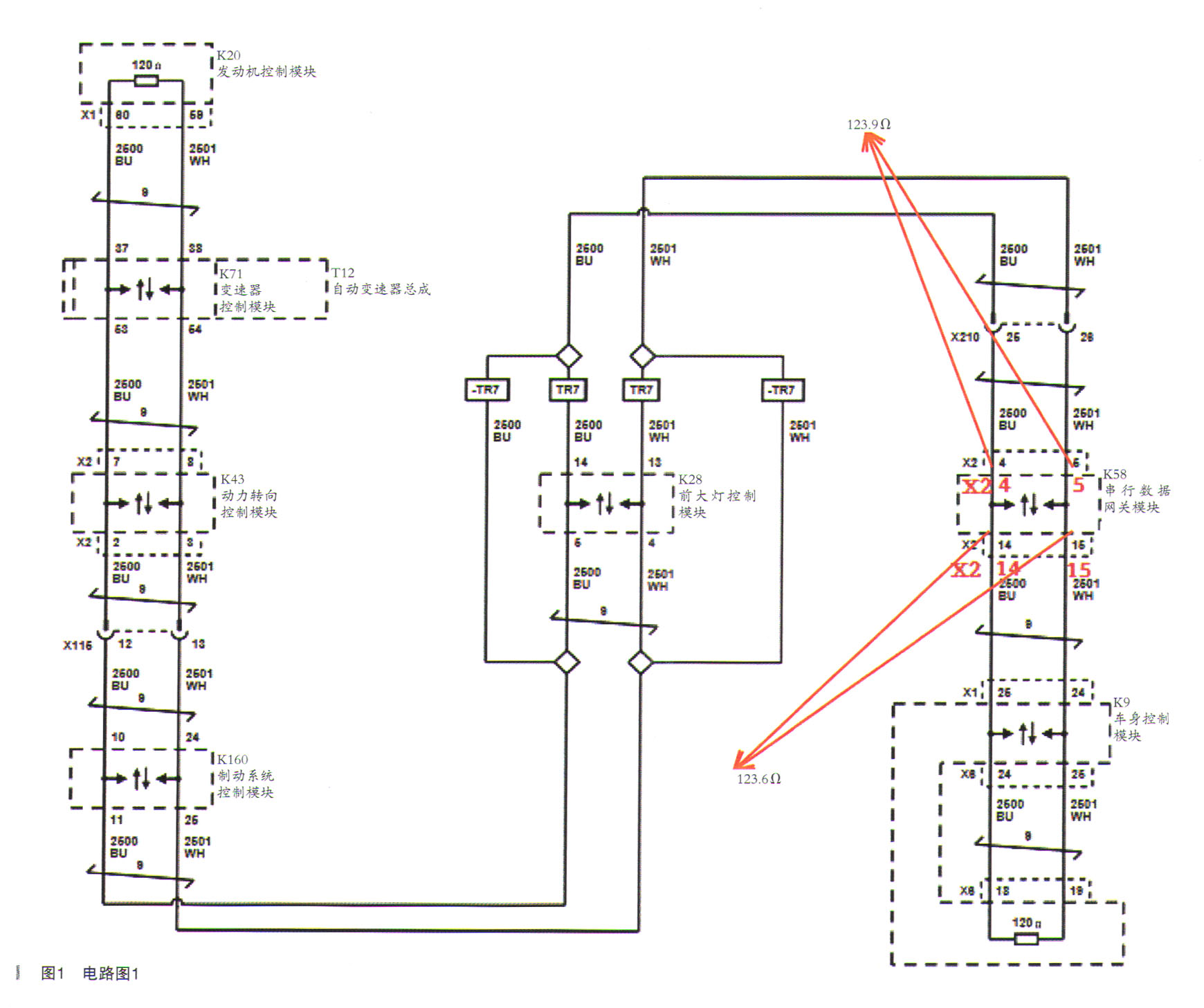

①关闭点火开关,断开网关模块X2,测量端子4与端子5电阻123.9Ω、端子14与端子15电阻123.6Ω,如图1所示。
②端子4、端子5、端子14和端子15与电源电阻均为无穷大。
③端子4、端子5、端子14和端子15与搭铁电阻均为无穷大。网络检测正常。
车辆行驶10天后再次出现故障,B1325故障码消失,但网络U类故障码仍然存在,并且与上次几乎相同,由于U类故障码已经按维修手册检查完毕,发现U类故障码仍然没有排除。
至此,车辆故障仍然没有排除,因此接下来需要分析U类故障产生的故障原因,并开发新的诊断步骤。
重新梳理诊断思路,开发新的诊断流程,如图2所示。
