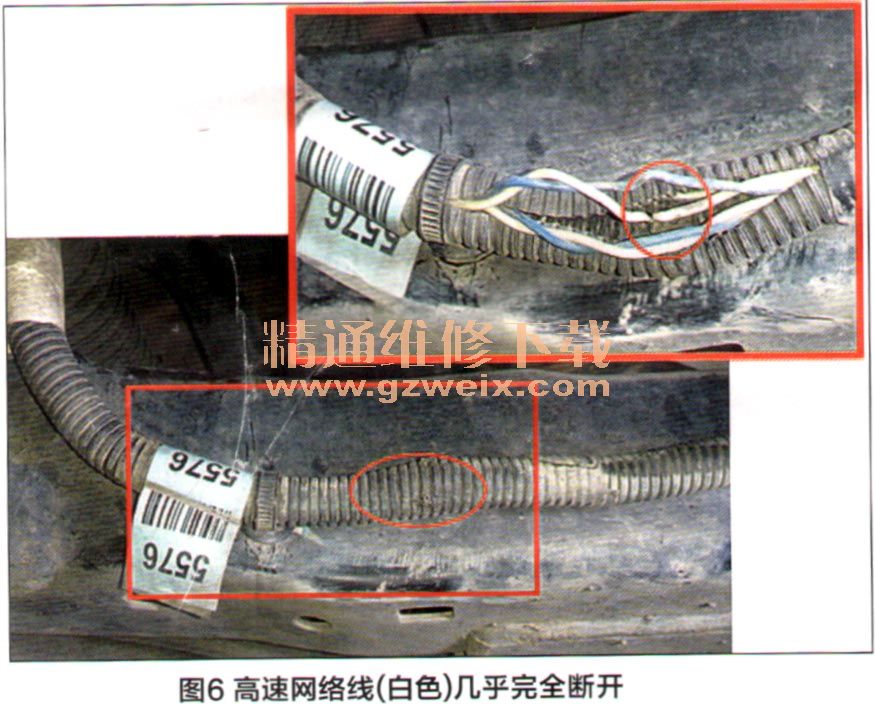

沿着该车转向机线束仔细检查（图6），发现一处线束的外皮有挤压破损痕迹，拨开后看到其中的高速网络线（白色）几乎完全断开，只有几根锈蚀的铜丝和表皮连接。从破损痕迹看，是底盘撞击造成导线受损。线束表皮是波纹套，破损不易被发觉，但是内部的导线已经破损、进水锈蚀，最终导致故障。

    更换该段线束后，测得高速总线的电压波形如图7所示，该车故障被彻底排除。

    维修小结：该案例是高速网络断路造成无法通讯的典型故障，网络导线破损、腐蚀，最终呈接近开路状态。具体到该车，由于更换防冻液时侵入液体，使故障突显。

相关资料：2014年雪佛兰科鲁兹原厂维修手册
