一辆2013年雪佛兰科鲁兹轿车。该车发动机转速表不动,发动机故障灯亮,感觉车辆有些动力不足。

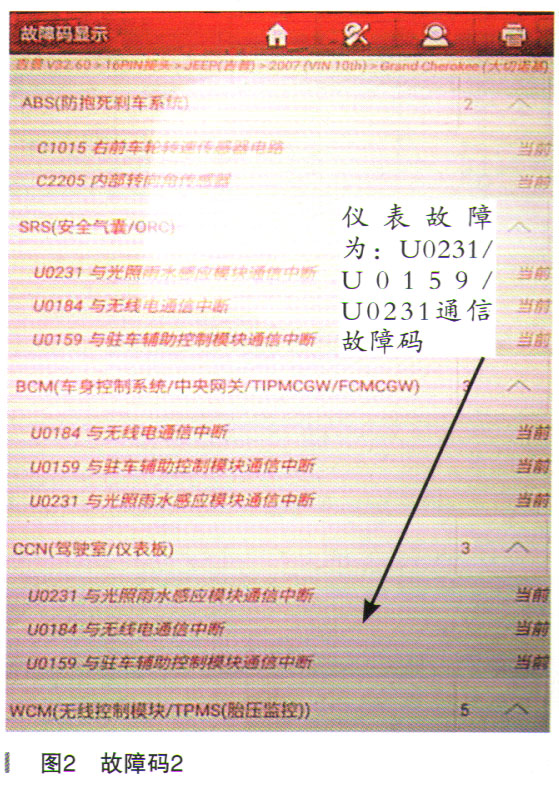

故障诊断:接车后,先做故障验证,检查仪表,发现在着车的情况下,发动机转速表不动,车辆跑起来,转速表可以动,发动机故障灯的确如客户所描述点亮。用诊断仪读取故障记录,故障内容如图1和图2所示。

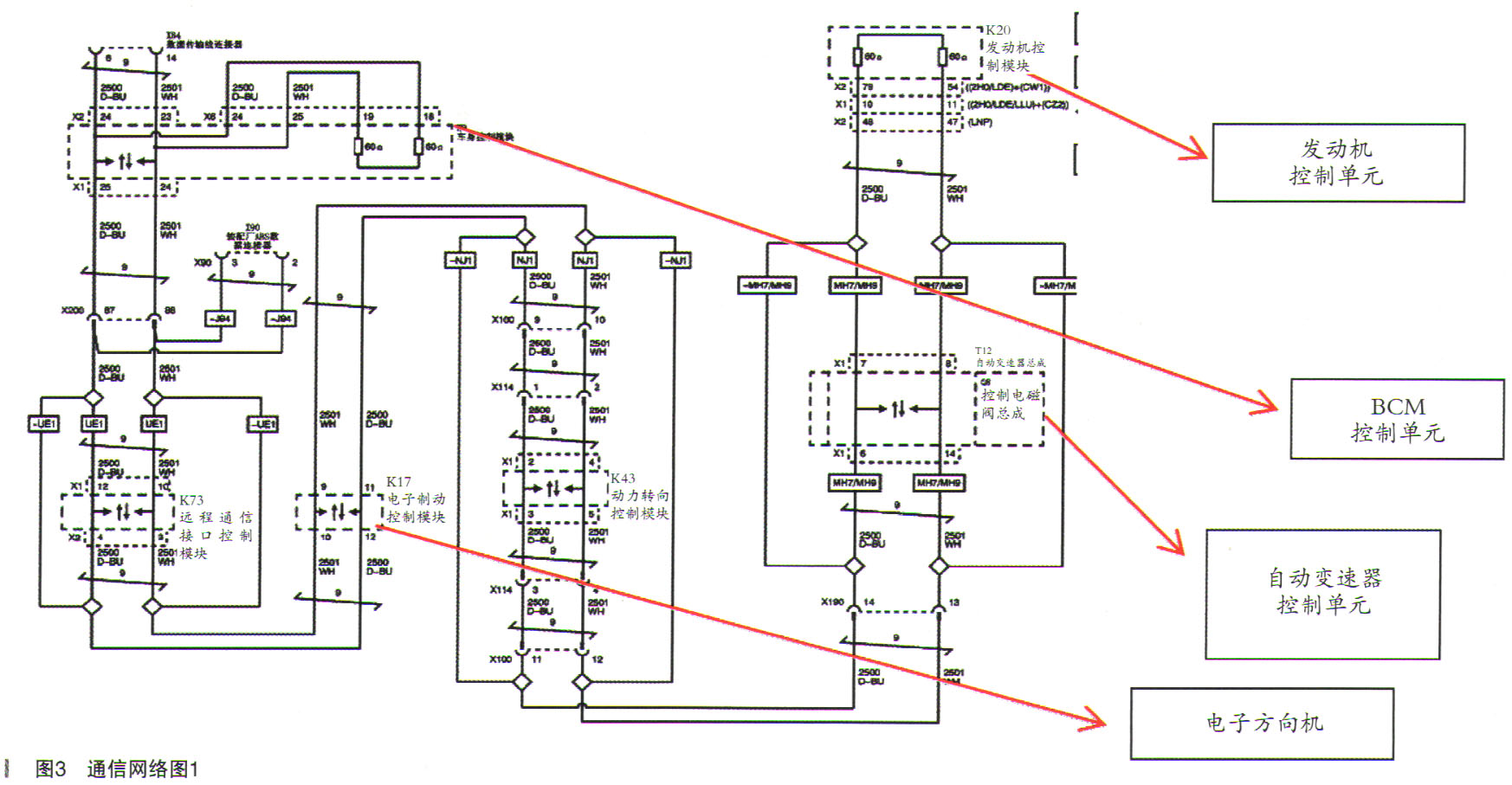

清除故障码,发动机及仪表的故障记忆可以清除掉,着车后发动机故障指示灯可以熄灭,但是仪表的发动机转速表还是不动。首先测试组合仪表的功能是否正常,进入仪表系统,做元件测试功能,仪表的发动机转速表指针可以动作。从这一结果可以看出,仪表本身的功能是正常。找到仪表与发动机的通信陌络图,如图3和图4所示。
从两张通信网络图中可以看出来,发动机转速信号通过发动机控制单元到
BCM控制单元再到组合仪表,其原理图如图5所示。
从图5中可以看到,我们在做元件测试时,已经排除了
BCM之后的线路及元件,如果后面的
BCM/组合仪表/RPM转速表任何一个元件有问题,在做元件测试时,都不会有反应。现在的思路就是查
BCM以前的元件。从信号传递图中可以看出来,CKPS与PCM两个元件及线路是比较容易,而PCM与
BCM之间的GM高速LAN比较复杂点,先排查简单的。找到发动机控制单元与CKPS传感器的电路图如图6所示。

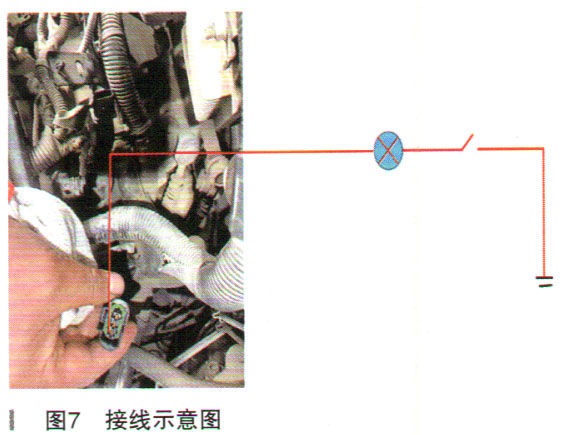

从电路图中可以看出来,此传感器为一个霍耳传感器。找到信号线,如图7所示。
按图7接好试灯,找一位伙伴,上车打开钥匙二挡,试灯间歇性接地,可以听到节气门与油泵继电器的声音,车上的小伙伴告诉我,仪表上的发动机转速表在跳动,终于有故障出现,更换一个新的CMPS传感器,打着车,仪表上的转速表恢复了正常,故障排除。
故阵总结:此故障比较容易形成误判,感觉是仪表损坏,曲轴位置出故障时,很少会出现此种故障现象,大部分会报
曲轴位置传感器故障,但此案例报的是
凸轮轴位置传感器故障,并且
曲轴位置传感器出故障都是打不着火或熄火,很少表现为发动机无转速。
