一辆行驶里程约7万km的2015年别克英朗轿车。客户反映:该车行驶中仪表提示请检修ESC及检修气囊。

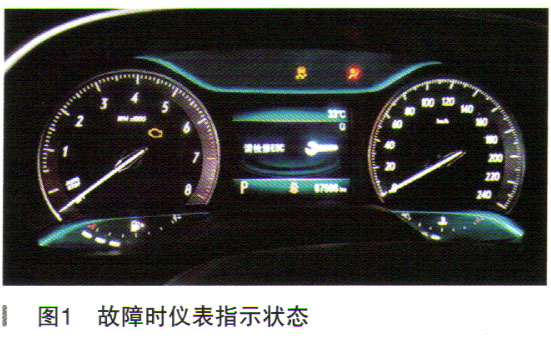

故障诊断:试车,故障确实存在,仪表亮起ESC侧滑灯及安全气囊故障灯,如图1所示,验证结果客户描述的问题属实。

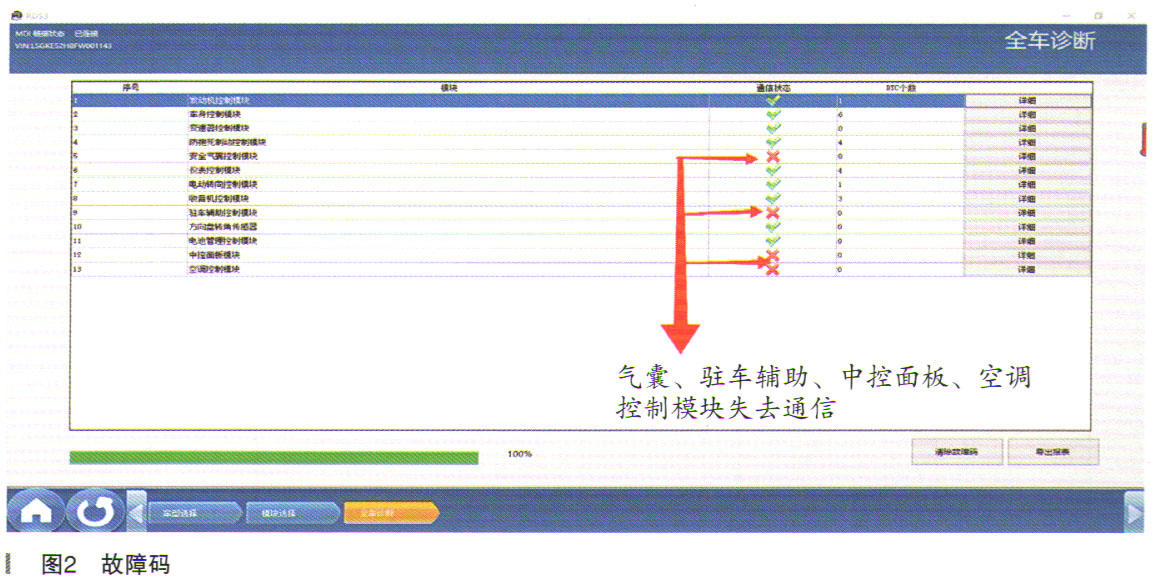

将诊断仪(RDS )与车辆连接,读取故障码,发现有多个模块失去通信,如图2所示。
按照维修手册推荐的诊断流程和步骤操作。
系统测试:
检查不通信模块是否有共用接地,没有。
检查不通信模块是否有共用电源,没有。

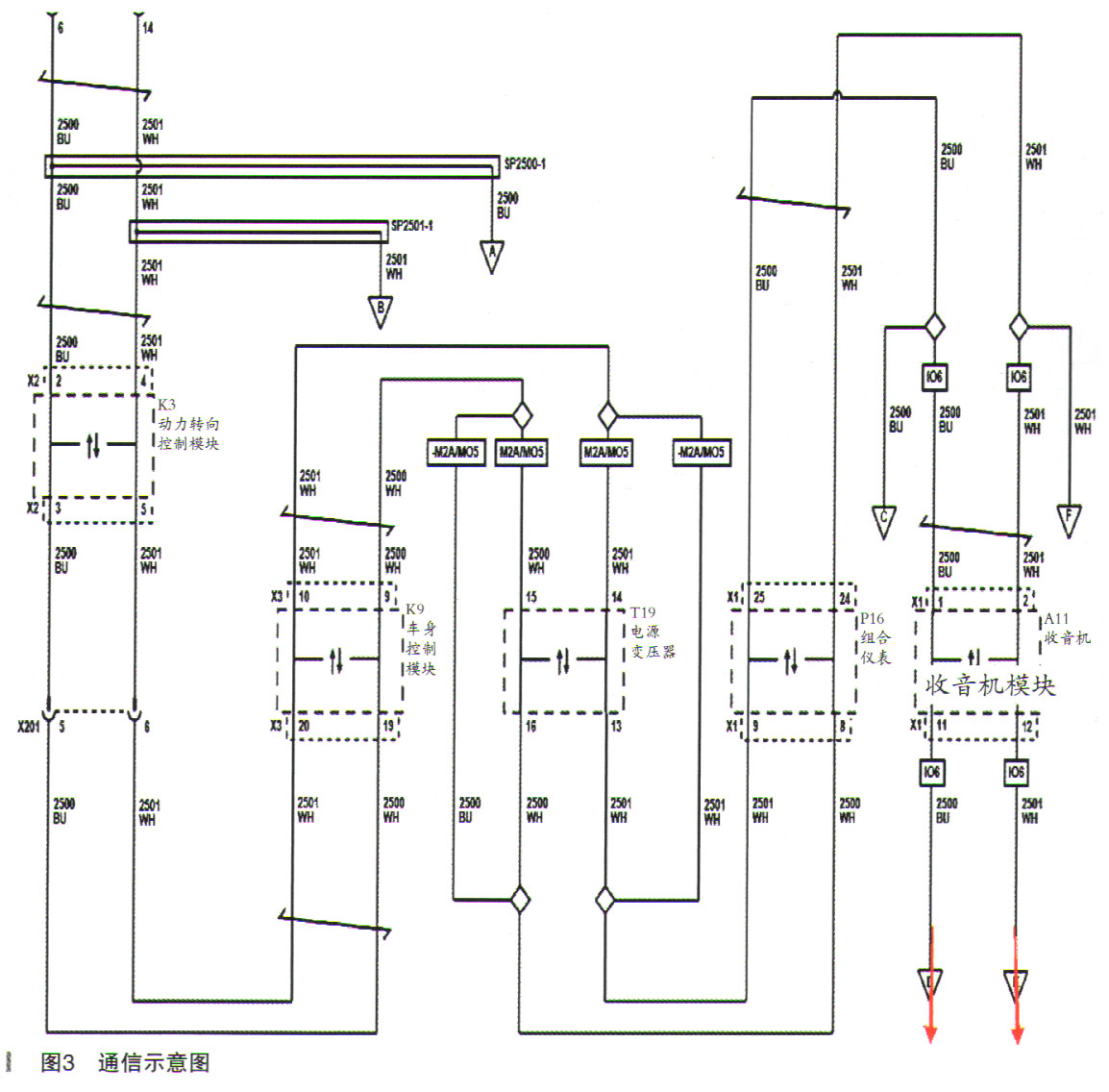

检查网络通信线路是否对电源对地短路、断路等情况,如图3和图4所示。

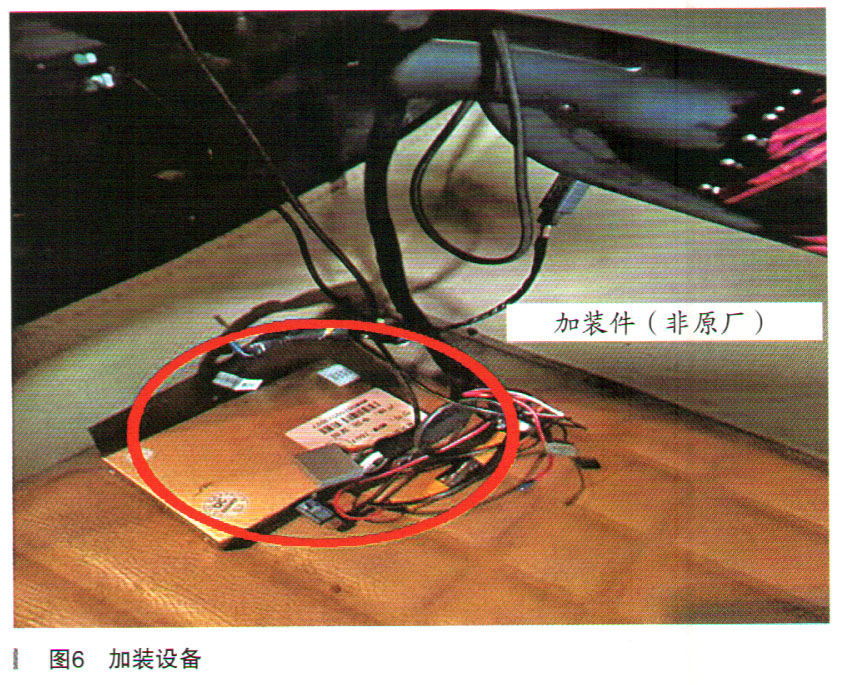

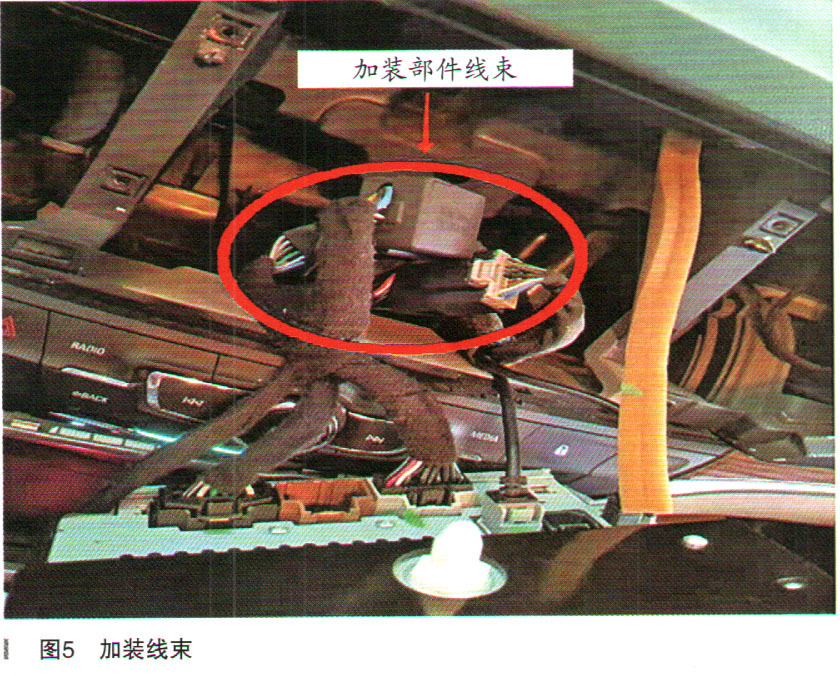

在拆除收音机模块插头时发现该主机有加装线束,如图5所示,对线束进行排查后找到加装部件,如图6所示。
故障排除:加装件引起故障,拆除加装件反复试车,故障排除。
故障总结:该案例由于客户加装电器设备,导致信号干扰,从而引发车辆故障。
由于该加装设备隐藏密闭不易发现,前期在检查加装部件时,没有彻底排查仔细。在遇到类似故障车辆时,要彻底排查有无加装部件,避免走弯路。
当遇到多模块失去通信时,着重检查模块是否有共用电源及接地点,测量网络线路对电压对接地是否短路断路,端对端电阻是否正常,以确定后续诊断方向。
在插拔连接器插头时,应先关闭点火开关,避免损坏部件,使用万用表测量线束电阻时,应关闭点火开关或断开
蓄电池负极电缆,以确保测量结果的准确性。
