雪佛兰迈锐宝单侧转向灯不工作故障检修
来源:本站整理  作者:佚名  2022-03-25 13:09:19

    在这一过程中,维修人员对强光和泛光灯所对应的具体灯光位置并没有太过留意,因为根据电路图,这些灯的点亮是BCM通过PWM方式控制的,那么因为短路而熔断熔丝的可能性较小。因此维修人员将检查的重点放在了转向灯和尾灯电路上。

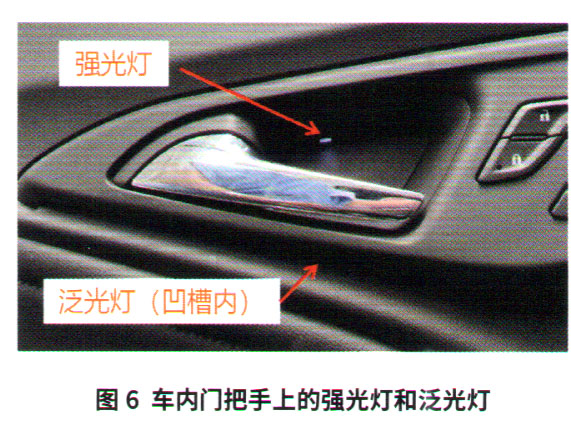

    对尾灯和转向灯的线路做了检查后,没有发现出现短路和怀疑短路的部位。由于故障原因没有找到,故障现象也一直没有再现。所以维修人员将车辆装复,准备通过试车观察。这时发现,车内门把手的强光灯和泛光灯(图6),有时会出现不亮,最后彻底不亮了。

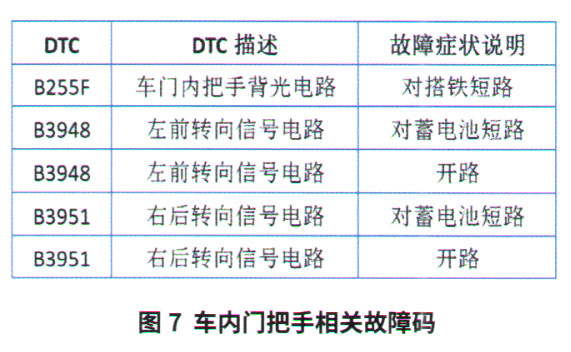

    车内门把手上的强光灯和泛光灯,正是由F35UA供电的用电设备,这是由BCM控制输出的。而灯光出现闪烁和不能点亮,一定是BCM发现输出电路上存在故障所采取的措施。此时用GDS2检测,在BCM中除了有转向灯相关故障码外,还有车内门把手背光相关故障码(图7)。而车内门把手就是指的强光和泛光,这也就说明强光和泛光的电路上可能存在短路故障。
    通过故障码和故障现象,基本上可以将故障原因锁定在4个车门的强光和泛光灯电路上而且检查发现,F35UA熔丝已经再次熔断了,故障重现。使用试灯串联在F35UA熔丝插座上,替代熔断的熔丝。此时试灯可以点亮,而且亮度很高,说明由F35UA供电的用电设备电路中存在着短路。
    分别断开4个车门与车身线束的插接器,当断开右后车门线束插接器时,试灯亮度降低,短路消失。此时其他车门的强光灯和泛光灯正常点亮,由此可以确定,短路点就在右后车门内。
    拆开右后车门内衬,发现这个车门有因为碰撞事故维修过的痕迹。门拉手的强光灯(背光灯)线束被挤压在门内衬固定螺栓孔附近,已经破损搭铁短路,并且烧损(图8)。故障原因找到了,因为右后门事故维修,线束布置不当被挤压,随着车辆的使用,被挤压的导线逐渐出现搭铁短路,引发间歇性的故障现象。
    故障排除:修复破损的导线后,故障排除。
    回顾总结:该故障是一个间歇性的短路故障,故障不能再现,是故障查找的难点所在。但是,在前期的故障诊断中,疏忽了故障码带来的重要信息,给故障诊断增加了难度。故障原因分析时,忽略了强光和泛光灯因BCM采用PWM输出控制也会出现短路熔断熔丝的可能,使故障诊断走了弯路。
    BCM输出控制的用电电路,BCM会对电路进行诊断。当电路异常时,特别是出现短路故障,BCM会设置相应的故障码。如果能早点考虑并利用这个故障码,可以更快地确定故障查找方向。
    另外,该故障的根本原因是右后门不规范的事故维修导致。这个事故维修没有维修记录,可能是用户在其他修理厂维修的。服务顾问在问诊时,如果将这次维修信息了解到,对本次维修快速找到故障点也会有帮助。
    该车故障还有一个特点,就是间歇期比较长。主要是线束被挤压后,当时并没有出现短路,而是随着使用,线束胶皮老化后,金属导线会逐渐的接触搭铁,造成了短路。这个过程可能很漫长,也会受振动、挤压(运动)或温度等影响,形成间隙性故障的效果,给故障的诊断带来困难。
