马自达昂克赛拉防滑指示灯和发动机故障灯同时点亮
来源:本站收集  作者:佚名  2018-05-23 14:20:55

    一辆2014年马自达昂克赛拉1.5 L轿车。该车接通前照灯时,防滑指示灯和发动机故障灯同时点亮。
    故障诊断试车发现,未接通前照灯时,一切正常;一接通前照灯,防滑指示灯和发动机故障灯便同时点亮,且存储故障代码“U3003:16-68-ABS蓄电池电压一电路电压低于极限值”“U0121:00-08-EPSABS控制模块的通信漏失”“U0401:00-08-EPS由ECM/PCM获得的数据无效”“U0121:00-28-PCM与ABS控制模块的通信丢失”“B13D3:16-8A-SSU PATS传输器电路电压低于极限值”“U0121:00-28-TCM与ABS控制模块的通信漏失”等。分析故障代码的含义,推断接通前照灯后,ABS控制模块的通信异常。

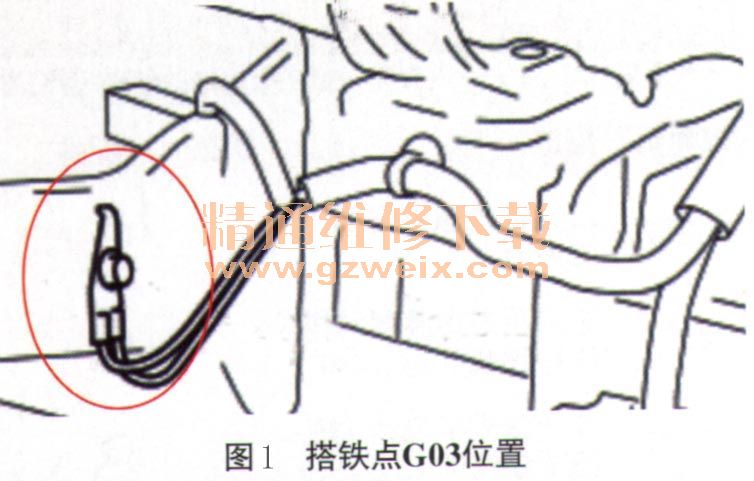

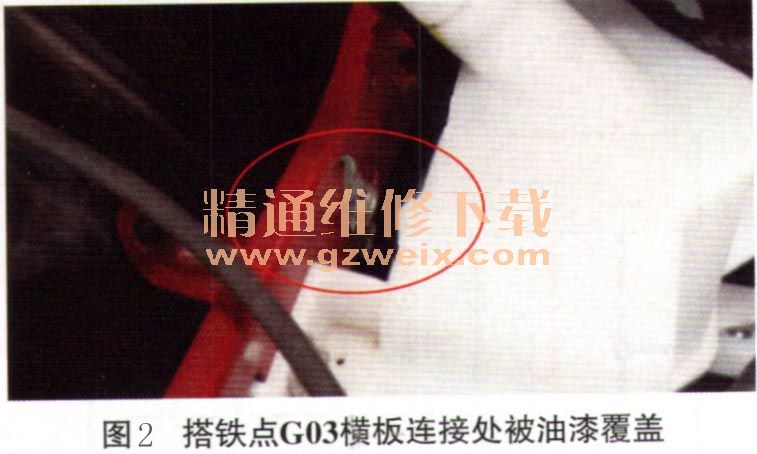

    查看相关电路得知,左、右近光灯和ABS控制模块共用搭铁点G03(图1)。检查搭铁点G03,发现其固定螺栓连接可靠,但横板连接处被油漆覆盖(图2),推断该车在喷涂时,维修人员将油漆喷在了搭铁点G03的横板连接处,从而导致此处搭铁不良。当回路电流较小时,一切正常,但当电流较大时,ABS控制模块通信异常。



    排除方法:清理搭铁点G03横板连接处的油漆并拧紧固定螺栓。
