起亚狮跑启动机故障
来源:本站整理  作者:佚名  2012-11-07 08:32:34

    一辆行驶里程仅有650km,配置了2.0L发动机、手动变速器的东风悦达起亚狮跑GL两驱汽车。车主反映:该车发动机启动后,启动机有时工作几秒钟,启动机工作时大灯近光点亮。此故障时有时无,当有故障时拔下启动机继电器后故障消失。

    维修工因为此故障先后更换了启动机、启动机继电器、发动机舱内保险丝盒、发电机和点火开关等,但故障依旧。

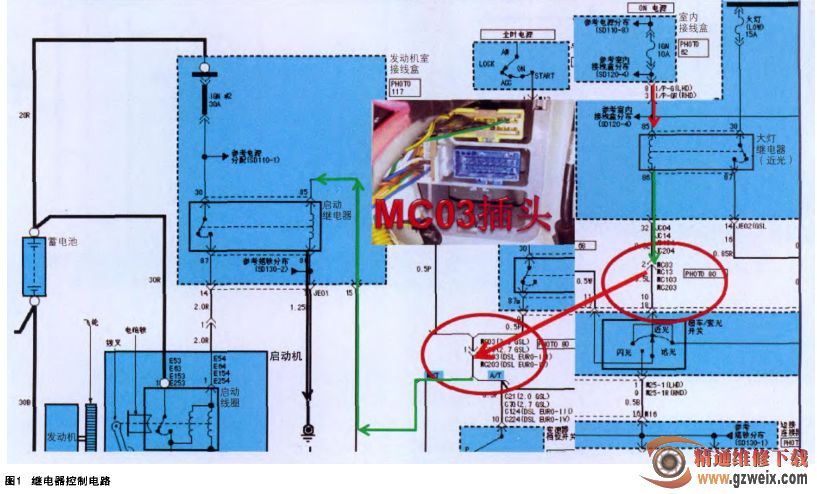

    根据故障现象和维修情况分析,造成此故障的原因一定是在继电器的控制线圈部分,并且与大灯有关系。仔细阅读电路图(如图1所示),发现在MC03擂头,启动机继电器的线圈控制线(1号脚)与大灯近光继电器的控制线(2号脚)相邻,如果这两线短路,那么电源经过大灯近光继电器线圈到启动机继电器线圈然后接地,电流形成回路,两个继电器就能同时工作,就会出现此故障。

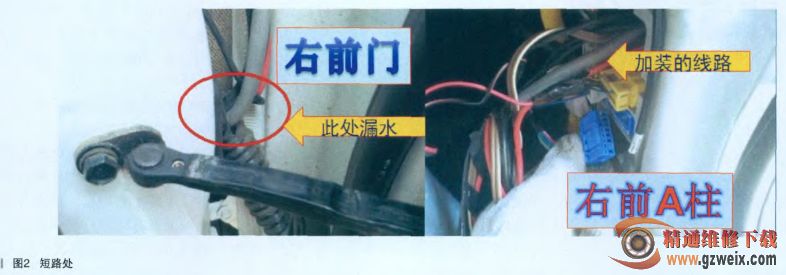

    检查车辆发现,此车因是公务车,加装了警灯和爆闪,电源取于蓄电池,电线经过右前门线束进入室内,右前门线束密封已被破坏。拆下右前A柱卜饰板,检查发现蓝色的MC03插头有进水痕迹,说明由于进水造成启动机继电器的控制线与大灯继电器的控制线短路(如图2所示)。



    故障排除:用吹风机吹干捅头,并用玻璃胶密封损坏的线束。



    故障总结:诊断故障前要先搞清故障的工作原理,更换部件要有充分的依据,不能不进行检查测量和分析,一味的换件乱碰,这样只能造成故障不能及时修复,影响客户满意度。
