一辆行驶里程约12000KM，配置了2.4L发动机、自动变速器的东风悦达起亚智跑GLS四驱汽车。该车应用了智能钥匙和按钮启动系统。行驶约2万多千米时车辆发生了交通事故．修复后当按下启动按键时，启动机没有任何反应。

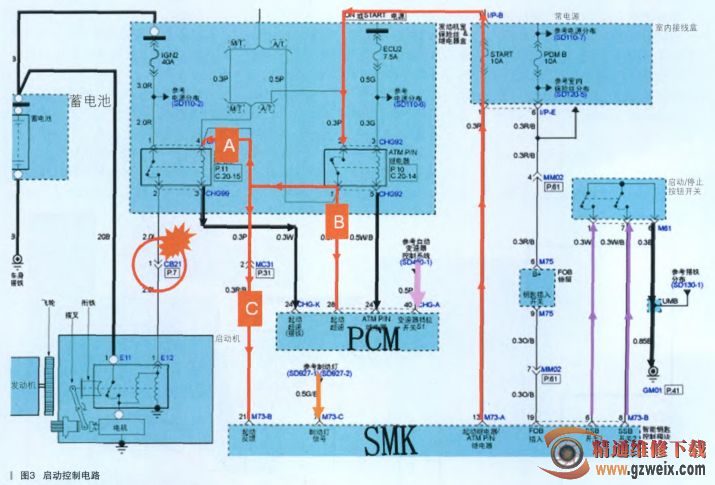

    智跑智能钥匙按钮启动系统的工作原理是：当已经认证的智能钥匙已在车内；SMK控制模块收到制动信号；启动按钮已被按下，SSB1和SSB2的信号线搭铁，SMK命令M73-A13脚输出12V电源，电源经过”START”保险丝到达P/N继电器上触点；如果挡位在P挡或N挡，P/N继电器线圈控制端在PCM的CHG-A的24脚搭铁．继电器触点闭合；电源经P/N继电器后，分成A,  B,  C三路．A路电源到启动机继电器,给启动机继电器线圈提供电源；B路电源到PCM,   PCM收到此信号后控制启  动继电器搭铁；C路电源到达SMK ,SMK收到此信号后控制M73-A13脚  电源持续输出．如无此信号电压。SMK立即切断输出电源（如图3所所示）。

    根据初能钥匙按钮启动的工作原理分析，出现此故障的叮能原因有：①蓄电池或搭铁故障；②启动机继电器或启动故障;③ SMK系统、PCM系统故障；④控制线路故障等。

    用诊断仪GDS对SMK系统进行检测，末发现有故障码储存。读取该系统的数据流，未发现异常。固定启动停止按钮开关1、启动停止按钮开关2、制动灯开关、启动继电器反馈信号、启动继电器电压输出、启动继电器输出等，设为“曲线图”。智能钥匙放入车内．踩下制动踏板，按下启动停止按钮，启动机无反应。固定此图，检查发现，波形图正常（如图4所示），如果哪一项不正常，将无电压信号。启动机继电器控制部分工作正常。

    根据波形图，此故障与智能钥匙系统无关，维修方法与机械钥匙启动系统相同。

    检查蓄电池及搭铁线，均正常

    测量启动机继电器的触点1脚电源正常．继电器的2脚到启动机电磁升关电阴为尤穷大．说明此线路断路，仔细检查发现CB21插头断开。

    故障排除：插好CB20插头，试车．故障排除。

    故障总结：配备智能钥匙按钮启动系统的车辆，当启动机系统故障时．一定要先了解其工作原理，然后用数据流曲线图诊断，这样可以实现快速、准确的故障诊断。
