一辆装备手动空调系统的东风悦达起亚赛拉图轿车，车主反映：该车空调不工作。

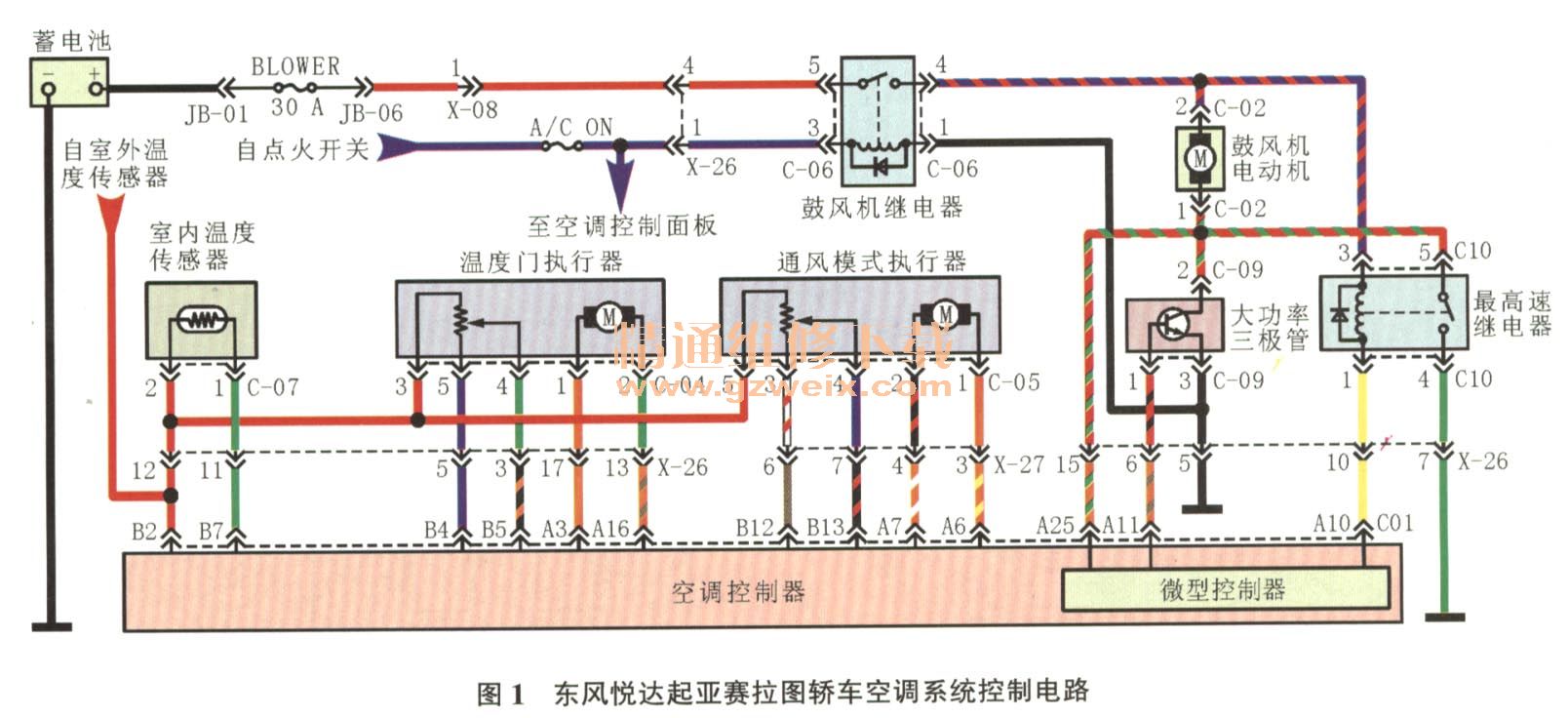

    接车后：首先验证故障现象，故障属实，空调系统的确不工作，并且其空调控制面板上的所有按键均不起作用。根据故障现象分析，引发该车故障的可能原因有空调熔丝熔断、空调控制面板损坏或空调系统相关线路有故障。首先检查熔丝A/C ON（10 A），发现该熔丝已经熔断，换上一个新的10A熔丝试车，熔丝随即又被熔断，这说明该熔丝控制的相关线路存在短路故障。查看该车空调系统电路图（图1）发现，该10A熔丝主要向空调系统供电。怀疑是空调控制面板有故障，拆下空调控制面板，用万用表测量10A熔丝处的电流，发现电流仍然过大，说明故障不是空调控制面板引起的。再查看空调系统电路发现，该线路还通向鼓风机继电器，决定拔下鼓风机继电器再次测量10A熔丝处的电流，当拔下鼓风机继电器后发现，10A熔丝处的电流明显下降，这说明鼓风机继电器或其后的控制线路或元件存在短路。测量鼓风机继电器的线圈电阻，发现该继电器的线圈电阻为0Ω，这明显不正常。分析发现，在鼓风机继电器内部线圈两端并联了1个二极管，是否此二极管被击穿后导致线路搭铁造成熔丝熔断呢？解体鼓风机继电器，经过测量发现的确是该二极管已经被击穿。

    故障排除：更换鼓风机继电器和熔丝A/C ON（10 A）后试车，空调系统工作恢复正常，空调控制面板上的各个按键均恢复正常，故障排除。
