一辆行驶里程约5.4万km的2013款别克英朗轿车（不带一键起动功能），车辆经常出现停车下车后按遥控无任何反应（信号灯、喇叭、门锁均无反应）的现象，车主反映，自从出现该故障之后，曾经进行过多次检修，更换过遥控器、RFA（遥控车门锁接收器），BCM（车身控制模块）等，但故障依旧。

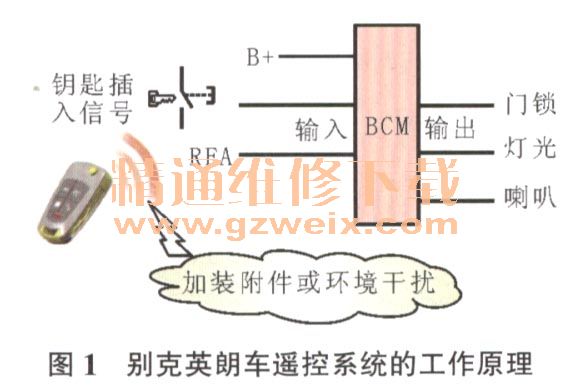

    接车后：首先验证故障现象，笔者尝试在不同的环境下试车，故障均依旧出现；仔细检查，该车未加装过其他设备，读取故障代码，BCM内无故障代码存储。根据该车遥控系统的工作原理（图1）和故障现象分析，导致故障的可能原因为BCM的输入信号、输出执行信号或BCM本身有问题。在故障出现的同时读取BCM的相关数据，发现电源模式数据正常（图2），但遥控功能执行数据无输出指令（图3），密匙卡1功能、密匙卡2功能、密匙卡3功能和密匙卡4功能均为“无”。





    测量RFA电源供电和搭铁，均正常，用示波器测量RFA的数据信号，发现按遥控器时均有信号输出给BCM（图4）。因此怀疑是BCM的电源供电或者搭铁接触不良，尝试将BCM电源供电与搭铁逐一断开进行试验，但试不到与该车故障吻合的故障现象，这说明故障不是由于BCM的电源供电或者搭铁接触不良导致的。尝试将与BCM通讯有关联的模块（图5）的导线连接器逐一断开，发现在断开安吉星模块（K73，远程通讯接口控制模块）后故障消失，将安吉星模块高速GM LAN通讯线挑出后直接跨接（图6），取消其在高速网络上的通讯，再将其导线连接器插回到安吉星模块试车，故障也会消失。这说明故障是安吉星模块通过高速GM LAN干扰了BCM，或是安吉星模块存在软件缺陷定期让BCM禁用遥控功能所致。





    故障排除：在故障出现时用示波器测量高速GMLAN通讯信号波形，由于高速GM LAN通讯速度快并且信号极其复杂，无法确定波形正确与否，于是尝试更换安吉星模块后试车，故障排除。
