一辆东风雪铁龙爱丽舍SX型轿车。该车发动机启动后，防盗系统解锁指示灯常亮且蜂鸣器一直在响。

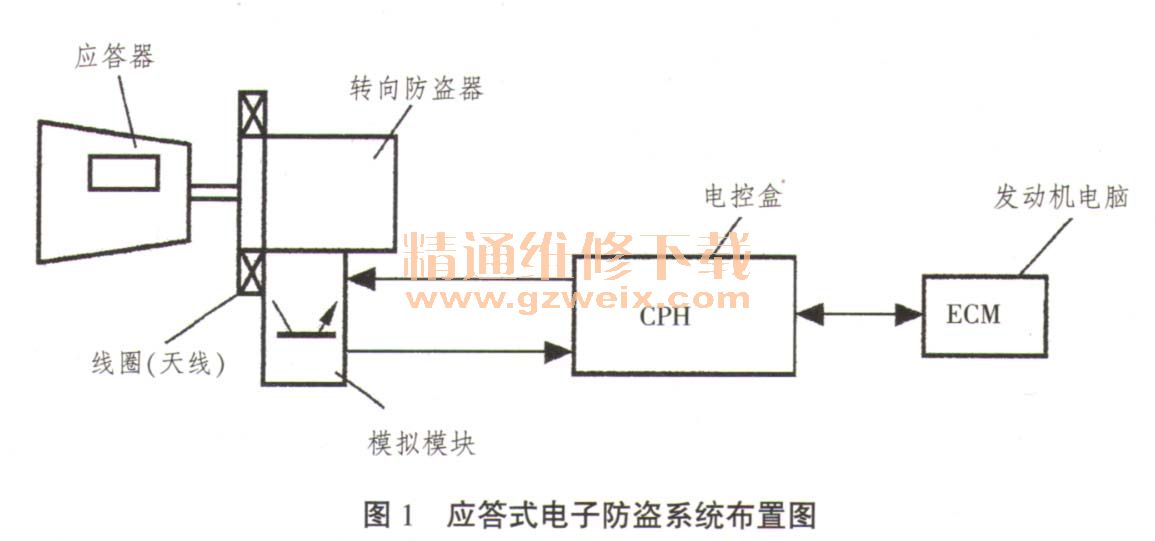

    故障诊断：东风雪铁龙爱丽舍SX型轿车应答式电子防盗系统是在BOSCH MP5.2电喷系统的基础上增加了1套电子防盗系统，用于锁止和解锁发动机电脑，从而实现车辆的防盗功能。当插入1把带有应答器的正确钥匙并转到“M”位时，系统自动对码，解锁发动机电脑，否则发动机电脑处于闭锁状态，切断对发动机点火和喷油的控制，使其无法启动。此外系统还能识别“钥匙未拔出”，通过蜂鸣器报警提示，防止驾驶员将钥匙遗忘在车内。该防盗系统布置如图1所示，防盗系统信息传递如图2所示。



      防盗系统工作原理如下：
      （1）解锁开启。
    ①未插入钥匙前，发动机电脑如果处于“闭锁”状态，则用电控闭锁指示灯闪烁来指示。②插入带应答器的钥匙并转到“M”位，解锁指示灯先点亮。③电控盒通过模拟模块与天线组件向钥匙应答器发出“身份识别码”命令。④钥匙应答器通过模拟模块与天线组件向电控盒传递“身份识别码”。⑤电控盒将收到的‘’身份识别码”与自己储存的’‘身份识别码”进行比对。如密码不相符，仪表上的解锁指示灯闪烁，同时蜂鸣器报警，无法启动；密码相符，则电控盒通过CS线向发动机电脑发出含有ECM码的解锁命令。⑥发动机电脑将收到ECM码与自己储存的ECM码进行比对。如密码不相符，发动机电脑解锁失效，并通过CE线传给电控盒“闭锁”状态信号，电控盒控制解锁指示灯闪烁，蜂鸣器报警；密码相符，则发动机电脑解锁，可以启动发动机。
    （2）闭锁发动机电脑。
      电脑盒收到以下信息通过CS线发出闭锁发动机电脑命令。①车门不打开，关闭钥匙5min后发出；②车门打开，关闭钥匙10min后发出；③关闭钥匙，打开车门10min后发出。发动机电脑收到命令后，则闭锁，并将这状态通过CE线传给电控盒。电控盒收到闭锁状态后，控制闭锁指示灯闪烁。
      （3）检测钥匙未拔出功能。
    关闭点火开关，打开1扇车门，电控盒通过模拟模块和线圈组件发出电磁波。如果点火锁上有1把未拔出的钥匙，通过电磁感应，则会传回1个特定频率的电磁波，电控盒将收到这1个信号传递给仪表控制模块，然后控制蜂鸣器报警。在下列条件下停止报警：①连续报警15s后；②钥匙拔出或转到“M”位；③所有车门全关上。
    根据故障现象，首先用专用的诊断仪PROXIA对该车的防盗系统读取故障码，未发现任何故障码。接着检查防盗系统的线路，并未发现短路及其它异常现象。于是用诊断仪对防盗系统的钥匙、电控盒、应答器、发动机电脑进行重新匹配，故障依旧。更换新的应答器并进行重新匹配，故障依旧。
    最后更换新的电控盒并进行重新匹配，故障排除。
    究其原因，是电控盒内部故障造成了上述故障。需要注意的是，更换钥匙或钥匙有故障、更换电控盒或更换发动机控制单元后，应该用故障检测仪进行程序匹配，否则无法启动发动机，因此，没有诊断仪是无法进行该系统的诊断维修的。现将匹配的方法介绍如下：
      （1）更换电控盒。当更换电控盒后，应重新匹配所有的钥匙，这需要通过进入诊断仪防盗系统控制单元的设置这一菜单的电控盒匹配和钥匙的匹配上的提示来共同完成。
      （2）更换钥匙或钥匙失效。应通过进入诊断仪防盗系统电控单元设置这一菜单中的钥匙匹配中的提示来完成。
      （3）更换发动机控制单元。更换发动机控制单元后，需将发动机控制单元和电控盒进行适配，否则发动机和防盗系统不能正常工作。这一功能需通过进入防盗系统电控单元设置这一菜单中的发动机控制单元匹配和电控盒匹配这2个菜单的提示共同来完成。
