检查发电机部件的步骤如下:
1.转子的检修
(1)目测检查转子集电环表面是否光滑清洁。若有油污,可用布沾些汽油将其擦净;若有烧伤或划痕等,可用“00”号砂布打磨。

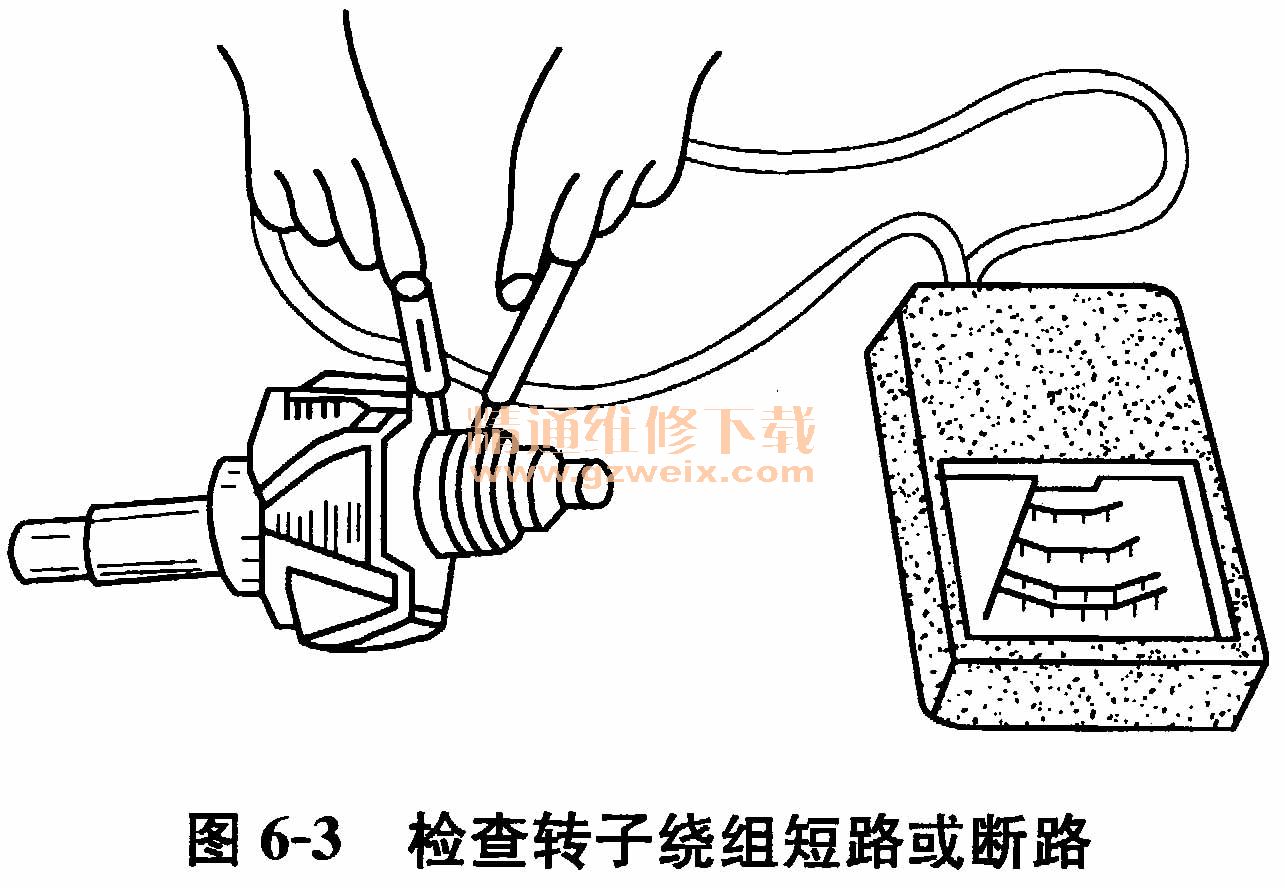

(2)测量转子绕组的电阻值。如图6-3所示,用万用表电阻挡测量转子两个集电环之间的电阻值,其值应约为3Ω。如果电阻值过小,则表明转子绕组短路;如果电阻值为无穷大,则表明转子绕组断路。如果转子绕组短路或断路,则应更换转子。

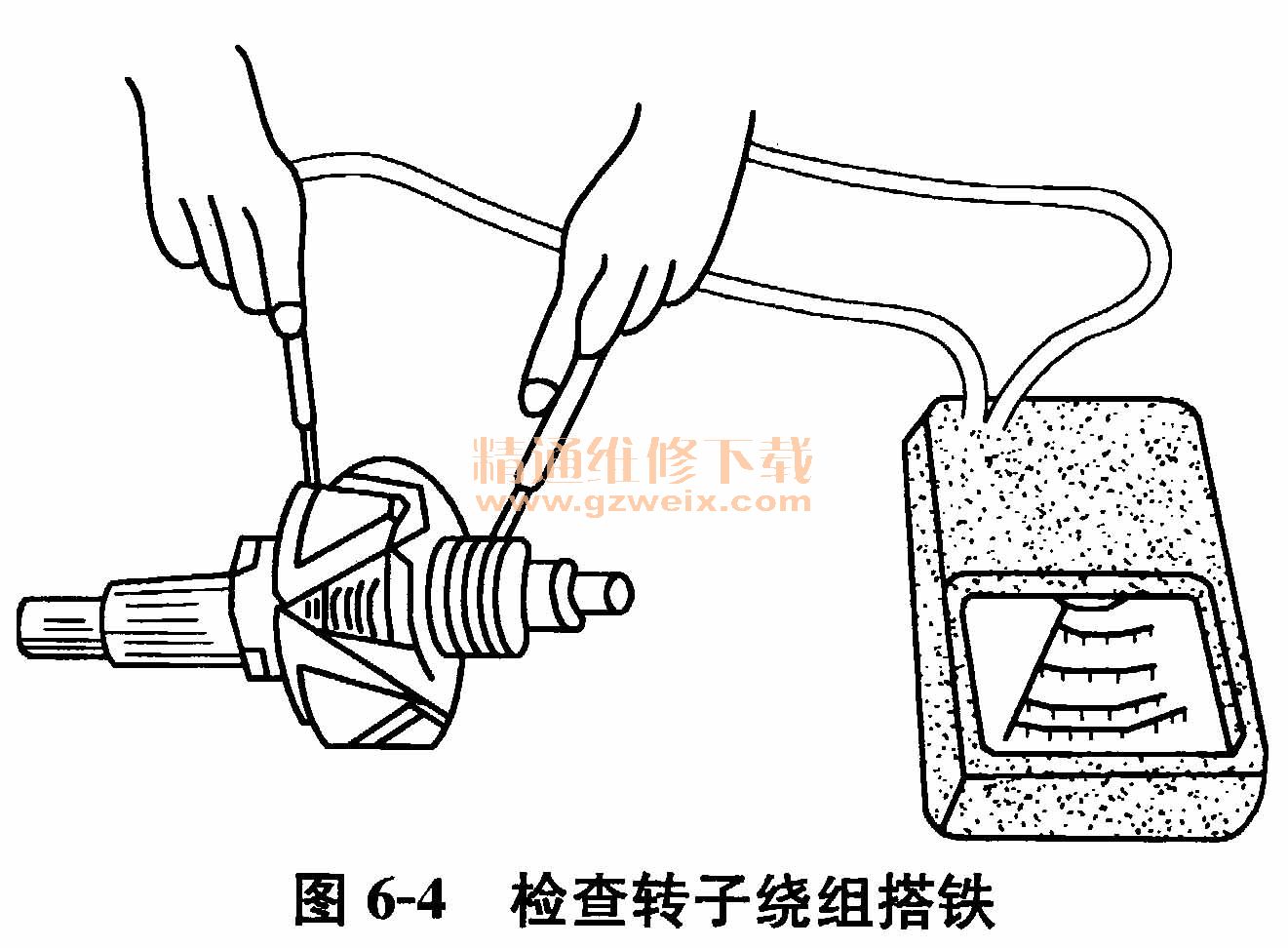

(3)检查转子绕组是否搭铁。如图6-4所示,用万用表电阻挡测量转子集电环与转子轴或爪极之间的电阻值,其值应为∞。如果电阻值小,则表明转子绕组或集电环搭铁。如果转子绕组搭铁,则应更换转子。
2.定子的检修

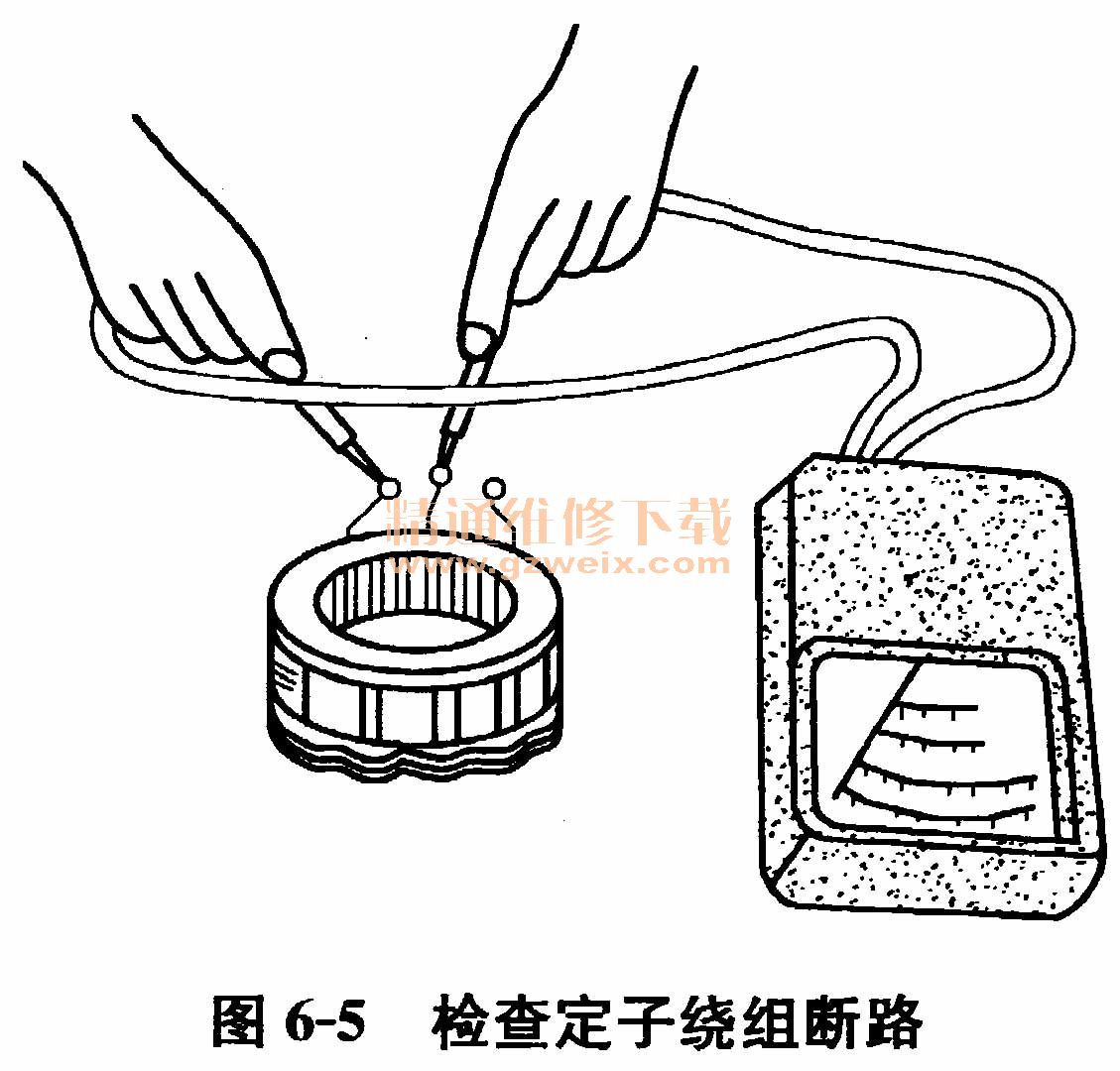

(1)检查定子绕组是否断路。如图6-5所示,用万用表电阻挡测量定子绕组线端之间的电阻值,正常时应导通。如果不导通,则表明定子绕组断路,应更换定子。

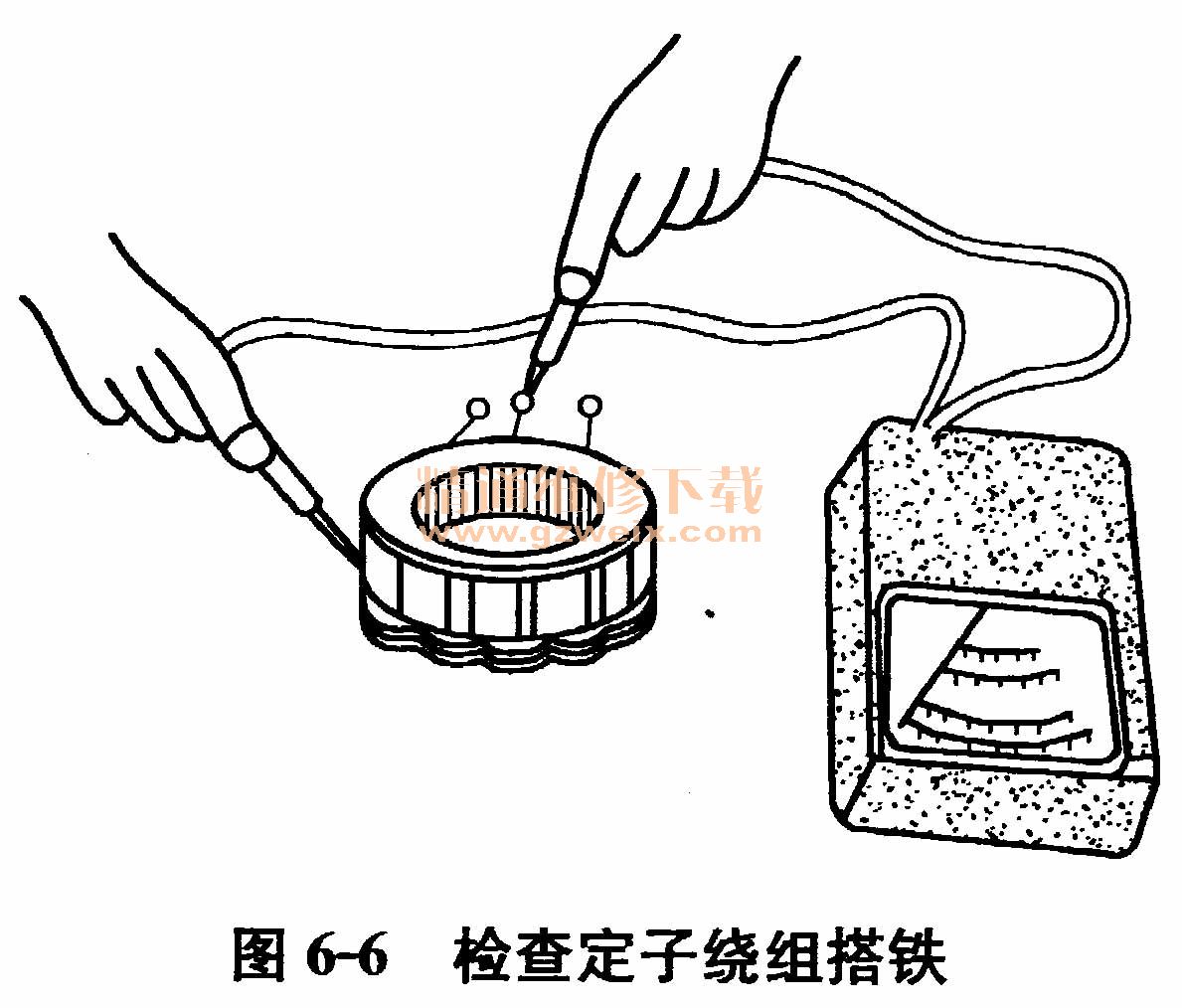

(2)检查定子绕组是否搭铁。如图6-6所示,用万用表电阻挡测量定子绕组线端与铁心之间的电阻值,正常时应不通。如果导通或电阻值小于50MΩ,则表明定子绕组搭铁或绝缘不良,应更换定子。
3.电刷与电刷架的检查
(1)测量电刷的长度。如果电刷外露于电刷架部分少于5mm,则表明电刷已磨损过短,应更换电刷。
(2)检查电刷在电刷架中应滑动自如,电刷在弹簧作用下,与集电环表面应具有一定的弹簧压力。如果不符合要求,则应更换电刷与电刷架。
4.调节器二极管的检查
如图6-7所示,检查二极管时,用万用表RX1挡测量其正向电阻值,用RX1k挡测量其反向电阻值。如果测量结果不符合规定值,则表明二极管损坏,应更换二极管。
