故障现象;车辆偶发亮发动机故障灯,车辆有一串一串现象。
排除方法;
1、 用诊断仪读取 HCU 模块和 CDU 模块系统故障码
2、 都是历史故障码跟温度有关, 没有当前故障码, 从冷却示意图上看, 都是在一条管路上, 由于是偶发故障,需要给车辆充电并把用电器都打开,让 OBC和 DC 模块快速升温, 便于故障再次出现。

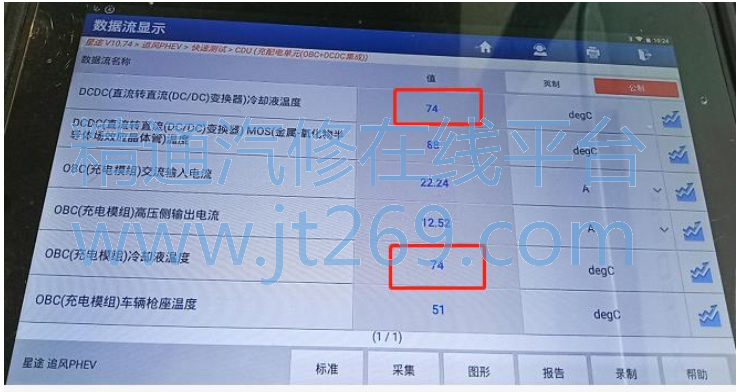

3、 用诊断仪读取 CDU 系统 BOC 和 DC 温度值, 70℃前风扇和水泵 1 应能正常工作, 当温度能超过 70℃后, 证明系统散热不好或模块总成问题。

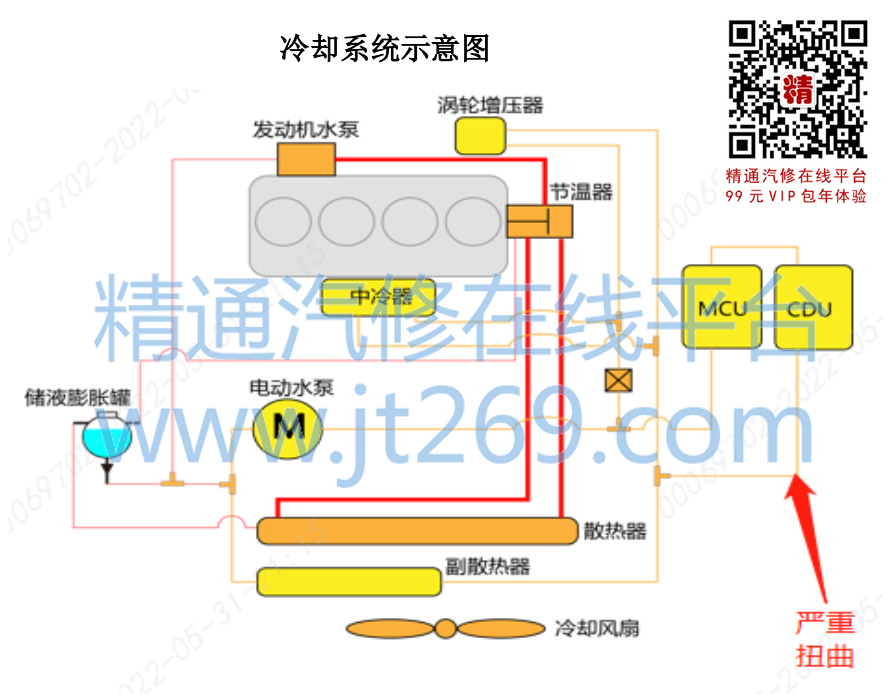

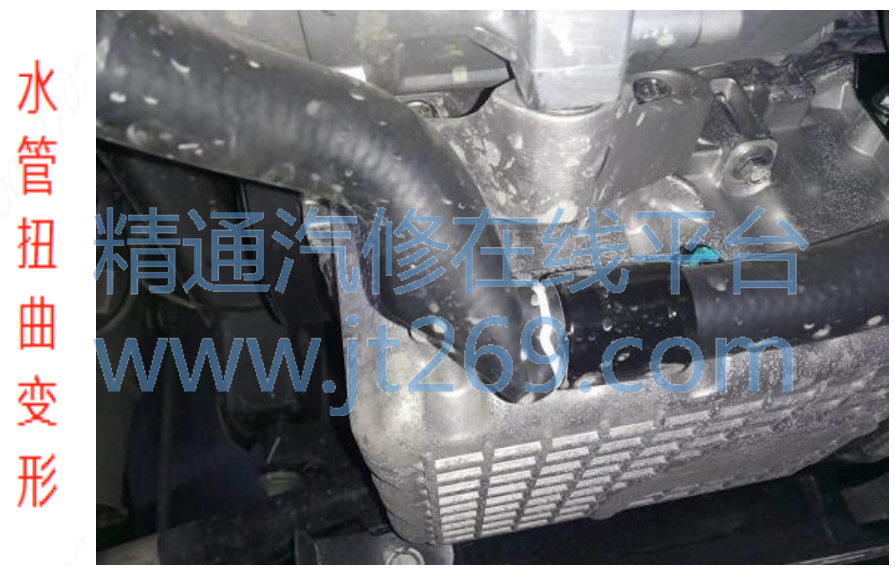

4、 系统过温故障, 分两类 a 模块本身或温度检测有问题 b 系统水路不循环,先容易后难原则,按冷却系统示意图,排查水管是否有扭曲变形造成水路循环不畅现象,在排查 CDU 与散热器连接处有明显变形现象,拆下重新装配正常状态故障解除。
案例总结; a 冷却系统要知道 OBC/DC/MCU/ISG 之间的关系 b 故障是偶发故障, 所以我们需要让故障在线后, 观察周边件的动作如水泵风扇等。
