故障代码： 用星途专用诊断仪读取空调系统、发动机系统均无故障信息，组合仪表上也无任何故障指示灯显示， 仪表界面如下图示：

故障分析：

一、根据故障现象分析可能原因如下：

1、空调压力过高或管路堵塞。

2、压缩机故障。

3、空调系统相关温度传感器故障。

4、空调模块或 ECM 模块故障

二、 根据上述可能原因追项排查：

1、空调接上空调压力表开空调时低压 5bar 正常，打开 AC 观察空调工作时高压 14bar、低压 2.3bar 在正常范围内;

2、用诊断仪读取空调模块数据流发现蒸发器温度传感器温度和其它温度传感器差异较大， 室内温度 23℃左右 蒸发器温度为 1℃，具体数据流如下图示：

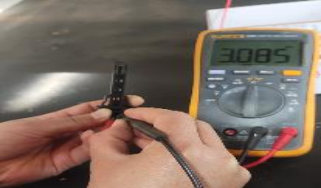

3、根据数据流测量蒸发器温度传感器电阻，正常传感器 3KΩ左右，故障传感器 1.9KΩ， 可以判定蒸发器温度传感器损坏。



解决方案： 更换蒸发器温度传感器， 故障排除。

案例总结： 在维修空调系统故障时要先了解调制冷系统正常工作的必要条件：空调制冷剂压力正常、 蒸发器与环境温度满足压缩机工作条件、 压缩机工作温度正常、 鼓风机工作正常、 发动机水温正常、 发动机非全负荷运转、 车辆非超高车速行驶和制冷系统无故障； 其次就是要通过观察数据流分析并参照维修手册技术要求维修故障点。
