铃木天语组合仪表显示异常
来源:本站整理  作者:佚名  2012-12-17 08:42:19

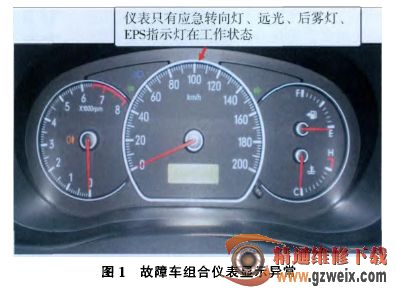

    一辆行驶里程仅有900 km,搭载了4DB发动机的10款长安铃木天语轿车。车主反映:该车接通点火开关后,组合仪表上只有应急转向灯、后雾灯、EPS指示灯、远光指示灯亮,其他指示灯都不点亮;起动发动机后,组合仪表上的转速表、燃油表、冷却液温度表也没有任何变化,处于静止状态的故障现象(图1)。



    根据维修手册组合仪表的线路图(图2)进行分析.发现组合仪表上的应急转向灯、远光灯、后雾灯、EPS指示灯,均不受组合仪表步进电动机和发光二级管驱动器(以下简称组合仪表驱动器)的控制,但其他指示灯都受组合仪表驱动器的控制。据此分析,上述故障为受组合仪表驱动器控制的指示灯均不亮,而不受其控制的指示灯均能正常点亮。检测组合仪表驱动器的电源线G241-32和G241-31,以及搭铁线G241-16,这些线路均是正常的。连接故障检测仪进行检测,发现有CAN通讯线路故障的故障代码(当时没有记录故障代码,就直接将其清除了)。



    接着检测CAN通讯线路。将点火开关打到OFF位置,把“CM与组合仪表间的连接器断开。用万用表检查BCM与组合仪表的CAN通讯线路(图3),无断路、短路及电阻过高的情况。根据故障现象和上述各步检测结果.怀疑可能是由于RCM与组合仪表的所有通讯线路连接器连接不是很牢固,导致BCM与组合仪表的CAN通讯线路断开,从而造成BCM连续地不能从组合仪表中接收到CAN数据,使组合仪表处于静止状态。根据以上分析,将故障点确定在CAN通讯线路的连接器接触不良,从而造成组合仪表工作不正常。

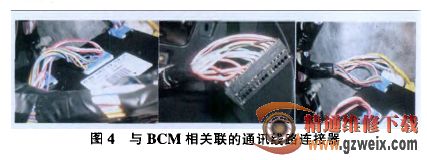

    将与BCM相关联的所有CAN通讯线路连接器(图4)全部断开后再重新插接.接通点火开关,组合仪表上的所有指示灯均工作正常。接着起动发动机检查组合仪表上各仪表的工作情况,也均正常。该车出厂后经过多次电话回访,轿车工作正常,上述故障一直未再出现,故障彻底排除。



    在第1次调到故障代码后,应将其进行记录,而不应盲目将其清除,增加了维修难度;在出现故障后应严格按照维修手册要求,执行故障代码的确认程序.进行故障确认,在有故障代码的情况下,也应按照”故障代码排除”流程进行排故,以避免造成不必要的返修。
