一辆行驶里程约100000km,装配了日本铃木1.3 L 16气门全铝电控汽油发动机和5速手动变速器的04年长安铃木羚羊SC7130轿车。车主反映:该车空调不制冷。
接车后,对故障现象进行了验证。将发动机起动着机,打开鼓风机开关及空调(A/C)开关,鼓风机能够正常工作.A/C开关上的绿色指示灯也能正常点亮,发动机也能自动提速;A/C开关断开后,发动机转速能够自动回到正常怠速。但出风口无冷风吹出且听不到车前方冷凝器风扇工作的声音。打开发动机室盖,发现空调压缩机及冷凝器风扇均不工作。
根据上述故障现象和初步检测结果.可以说明空调开关及发动机ECU能够正常工作。分析导致故障的可能原因有:空调系统内无制冷剂或制冷剂量不足;空调系统管路上的压力开关失效;空调压缩机及冷凝器风扇控制线路断路或短路;空调压缩机及冷凝器风扇继电器同时损坏;空调压缩机及冷凝器风扇熔丝熔断等。
本着由简到繁的原则进行检查。首先用万用表对空调压缩机及冷凝器风扇连接器供电端子进行测量.电压均为0v,说明空调压缩机及冷凝器风扇控制电路出了问题。

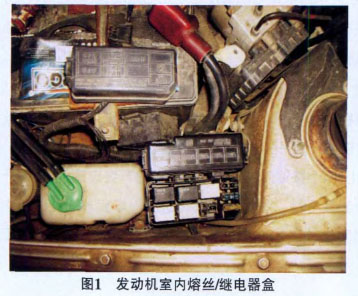

接着对发动机室内熔丝滩电器盒进行检查(图1)。经检查与测量,发现位于该熔丝/继电器盒内的A/C 15A蓝色熔丝已熔断。为了确保熔丝更换后空调系统能够正常工作,对空调压缩机、冷凝器风扇及继电器均一一做了测量及通电试验,其中空调压缩机电磁离合器线圈电阻为5.8Ω(图2),冷凝器风扇电动机的电阻为1.3Ω图3),经查阅相关资料,它们均在正常值范围内。
更换发动机室内熔丝醚电器盒内的A/C15A熔丝,经反复路试验证,空调压缩机及冷凝器风扇均能够正常工作,至此空调不制冷故障顺利排除。
该车空调系统既然能够正常工作,那么为何A/C 15 A熔丝会自然熔断呢?必有其原因,于是向车主询问该车辆使用情况,经车主回忆,该车大约在6月下旬一次暴雨中行驶通过好几处积水路段,后来就发现空调系统不制冷了。笔者分析主要原因是由于车辆在路过深水路段时.空调系统处于工作状态,冷凝器风扇在深水里旋转阻力太大,而引起工作电流过高.致使A/C熔丝熔断.空调系统不能制冷。据调查,其他车型也有类似现象.比如.江淮瑞风商务车。因此笔者建议车主,在夏季开车遇到深水路段时一定要察看路情,当深水超过车轮一半高度时.应尽量绕道行驶.以防发动机被淹,造成不必要的经济损失;同时建议车主.路过深水路段时,要把空调开关临时关闭,以防造成空调系统损坏。
