长安铃木北斗星冷却风扇不工作
来源:汽车与驾驶维修  作者:佚名  2014-04-06 08:14:13

    一辆行驶里程约1.2万km,搭载K12发动机的长安铃木北斗星。用户反映:该车冷却风扇不工作,导致水温过高,发动机的下水管被撑破。
    检查分析:维修人员接车后,首先更换了新的下水管,并加好冷却液,然后起动发动机并持续运转一段时间,冷却液温度逐渐上升,直至温度过高,风扇仍未工作,说明冷却系统确实存在问题。
    随后,维修人员对该车的冷却系统电路进行了检查。根据电路图(图1),可知发动机控制单元采集冷却液温度传感器的电压信号,以此判断冷却液温度的高低。当温度过高时,发动机控制单元控制冷却风扇继电器吸合,使冷却风扇工作,从而降低发动机冷却液温度。

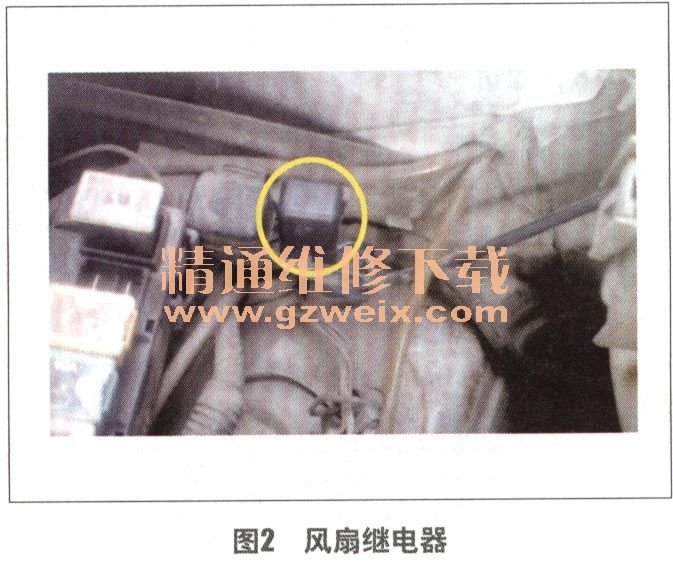

    维修人员在发动机冷却液温度过高时,拔下冷却风扇插接器,接入试灯,测量冷却风扇的电源端,发现始终没有供电。随后,维修人员接好冷却风扇插接器,在蓄电池后端,左前悬架内侧,找到冷却风扇继电器,对继电器进行检测(图2)。首先,用导线短接继电器负载插接器的两端,可以看到风扇运转,说明线路正常。经检查,维修人员发现继电器有进水锈蚀的痕迹,于是拆下继电器外壳,明显看到继电器内部锈蚀导致工作不良,至此故障原因查明。

    故障排除:更换冷却风扇继电器,起动车辆,当冷却液达到一定温度时,冷却风扇正常运转,故障排除。
