一辆行驶里程约2万km,采用B4D发动机和手动变速器亽2011年长安铃木雨燕轿车。用户反映:该车出现挂1挡右转弯时有异响,而换入其他挡位右转弯均正常的现象。
接车后:首先试车验证故障现象。试车发现,该车换入1挡行驶,并向右转弯时(无论转向角度大小),左前部均有“嘎哒、嘎哒”的短暂异响声音;用举升机将该车举起后,换入1挡起步并往右转动转向盘时,听不到异响声音。按照由易到难的原则检查前悬架固定螺栓的紧固力矩、传动轴、减振器、制动摩擦片、转向节、转向拉杆球头、稳定杆及稳定杆接头、相关胶套和轮胎等,均未发现明显异常,初步判定异响声音来自变速器内部。于是从车上拆下变速器总成,并进行解体检查。
检查低速挡同步器毂与倒挡中间齿轮装配情况。如图1所示,将同步器移动至1挡后,压住5挡和倒挡换挡杆,抬起倒挡中间轴齿轮并旋转,结果发现低速挡同步器毂与倒挡中间齿轮之间存在干涉(检查时,如图1所示,保持输入轴、中间轴与水平面处于垂直状态,否则会产生误判)。

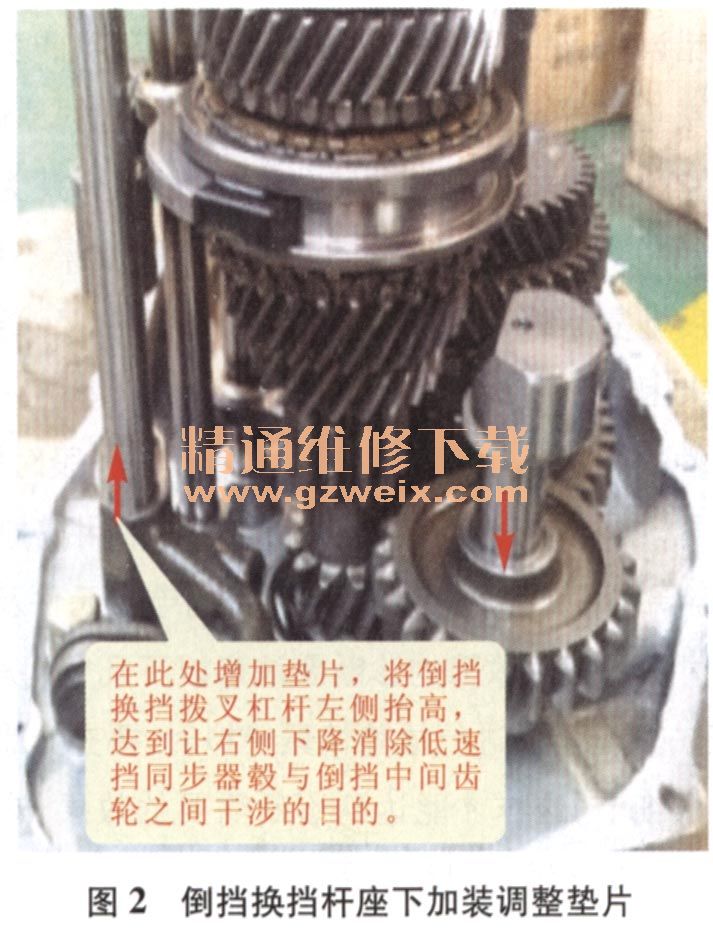

故障排除:更换倒挡换挡杆,再次按照上述方法进行检查,结果发现低速挡同步器毂与倒挡中间齿轮间仍然存在运动干涉。如图2所示,在倒挡换挡杆座下面加装1个厚度为1.10 mm的调整垫片后试验,发现不再发生运动干涉,然后组装变速器后,将其装车并试验,试车发现上述异响声音完全消失,而且变速器各挡换挡顺畅,上述故障彻底排除。
故障分析:分析导致产生上述故障的原因,认为如图3所示,故障车右转弯时倒挡中间轴齿轮向低速同步器一侧移动,左转弯惯性作用下倒挡中间轴齿轮移动趋势为远离低速同步器;只有在1挡位置时,倒挡中间轴齿轮才与低速同步器距离最近(倒挡中间轴齿轮的滑移不受挡位的影响)。故障车以1挡行驶过程中右转弯时踩下离合器,异响声音也存在,这是因为车辆在惯性作用下移动,动能从轮胎升传动轴→差速器→中间轴→低速挡同步器毂,而除1挡之外的其他挡位之所以不会产生异响,是因为这时倒挡中间轴齿轮远离了低速挡同步器。对于故障的处理方法是依据杠杆原理(以倒挡换挡臂为支点),通过加装垫片把倒挡换挡杆支座往同步器一侧移动,以消除倒挡中间轴齿轮与低速挡同步器之间的干涉。
