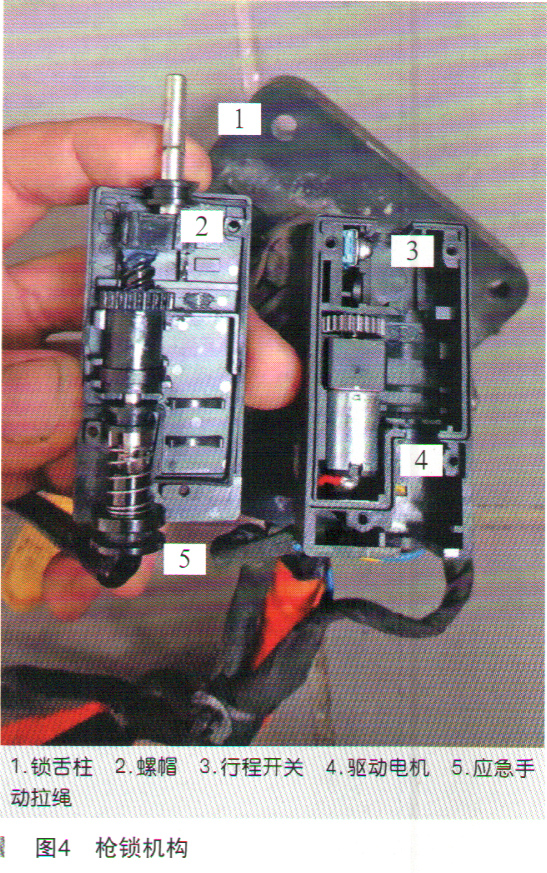

按照诊断由简到繁的顺序：①测量反馈信号导线导通正常，可见第2种情况排除。②当充电枪锁弹出时，反馈信号为0V（正常为驱动电机电压12V ），结合数据流和故障现象分析，反馈信号断路导致充电机未接收到锁枪状态信号，充电握手流程终止。在没有精确找到故障点在何处时，为了快速排除故障，模拟反馈信号给充电机，将反馈信号导线和电机正极在枪锁电机外部短接在一起，结果故障排除交流充电正常，无任何故障码。模拟反馈信号方法，不但能快速排除第3种情况，而且验证此故障为单一故障导致。③在确定故障点在充电座电机锁内部时，拆解充电座电机枪锁机构（如图4所示）。

    驱动电机运转啮合齿轮带动固定螺杆旋转运动，固定螺杆旋转运动驱动未固定的螺帽前后直线运动。因螺帽和锁舌柱为一个整体，锁舌柱伴随螺帽同时前后直线运动，从而达到锁充电枪的目的。为了保证交流充电安全可靠，设计师在枪锁机构中增加行程开关，充电机驱动枪锁电机正反转，锁枪的状态信号又通过反馈信号线反馈给充电机，使整个充电达到闭环控制。当锁舌柱达到外端，螺母刚好到达外端闭合行程开关，反馈信号导通。当电机反转，螺母向内运动，行程开关断开，反馈信号断路，枪锁解锁。在末端设计手动解锁拉绳在车辆亏电或者紧急情况下使用。

    在枪锁弹开时，断开车辆12V蓄电池电源，测量枪锁电机正极和反馈信号是断路状态，正常为导通。故障点就在驱动电机正极并联处到反馈信号之间，行程开关工作频繁，故障率最大，拆解后测量开关，闭合和断开均为断路状态。

    故障点最终锁定在充电座枪锁电机内部的行程开关。

    在进行规范焊锡作业更换行程开关后，复原安装整个充电系统零件。

    故障排除：再次验证交流充电一切正常，多次插枪充电测试仪表充电连接和充电状态指示灯均点亮，充电电流正常，诊断仪无故障码，无法交流充电故障现已排除。

    故障总结：不要被故障表面现象迷惑，严禁不经过诊断贸然更换配件。根据数据流结合交流握手充电逻辑为诊断故障指引了方向。根据电路原理图和工作机构精准找到故障点并进行巧妙模拟验证。按照确认故障、分析故障原因、确认故障原因、规范维修作业、再次验证故障排除的流程步骤，让诊断思路条理清晰，维修高效精准。
