保险是否正常？
是—转至步骤3。
否—检修保险线路，更换额定容量的保险。
电压是否正常？
是—转至步骤4。
4．检查起动继电器ER02
（1）更换一个新的继电器。
（2）转动点火开关至“ST”位置。
起动是否正常？
是—更换继电器。
否—转至步骤5。
5．检查点火开关
（1）转动点火开关至“LOCK”位置。
（2）断开点火开关线束插头P05。
（3）转动点火开关至“ST”位置。

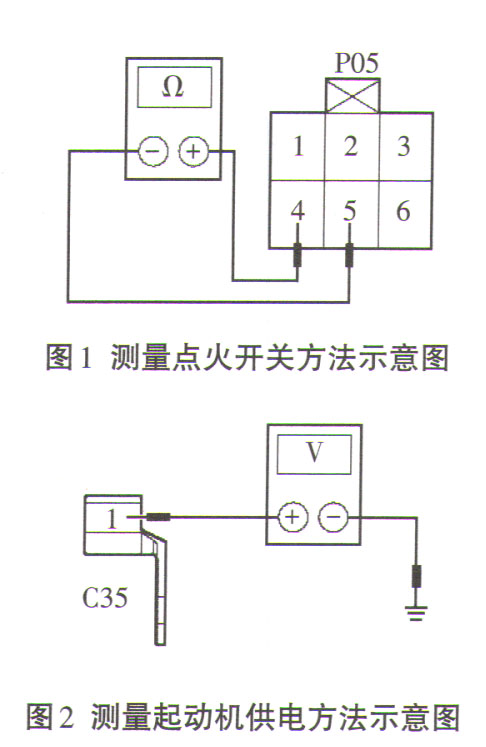

（4） M量点火开关P05的4号端子与5号端子之间的电阻（标准电阻值：小于1Ω，测量方法如图1所示）。
电阻值是否正常？
是—转至步骤6。
否—更换点火开关。
6．检查起动机供电线路
（1）转动点火开关至“LOCK”位置。
（2）断开起动机电磁开关线束插头C35。
（3）测量起动机电磁开关线束插头C35的1号端子对地电压（标准电压值11～14V，测量方法如图2所示）。
电压是否正常？
是—转至步骤7。
否—维修或更换相关线束。
7．检查电磁开关供电线路
（1）转动点火开关至“LOCK”位置。
（2）断开起动机电磁开关线束插头E09。
（3）转动点火开关至“ST”位置。

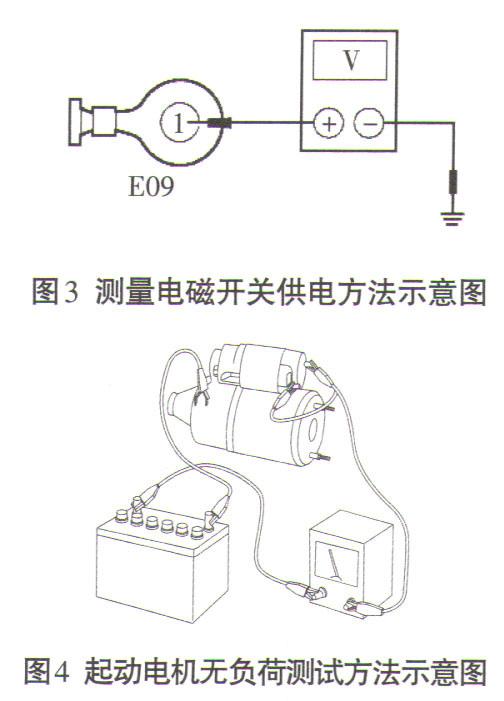

（4）测量起动机电磁开关线束插头E09的1号端子对地电压（标准电压值11～14V，测量方法如图3所示）。
电压是否正常？
是—转至步骤8。
否—转至步骤9。
8．检查起动电机
（1）执行无负荷测试。
在进行无负荷测试时要确保
蓄电池已充满电，如图4所示连接起动电机、
蓄电池和测试仪，运行起动电机，并确认其转动顺畅。
是否起动电机测试合格？
是—更换起动机电磁开关。确认系统正常。
否—更换起动机。
9．检查电磁开关供电线路
（1）转动点火开关至“LOCK”位置。
（2）断开发动机舱电器中心C01的继电器ER02。
（3）断开起动机电磁开关线束插头E09。
（4）测量发动机舱电器中心C01的90号端子与起动机电磁开关线束插头E09的1号端子之间的电阻（标准电阻值：小于5Ω） 。
