长安逸动XT后雨刮异常工作检修
来源:本站整理  作者:佚名  2021-11-13 11:50:57

 故障现象: 此车在每次点火开关至于ON挡的时候,后雨刮会自动运行一次。

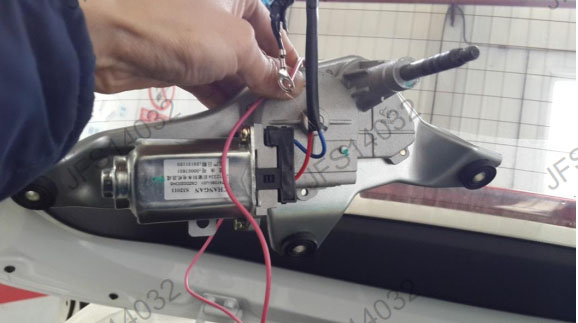

维修历史: 服务中心更换过组合开关, BCM、后雨刮电机总成,并检查了相关线束,都没有修复好。

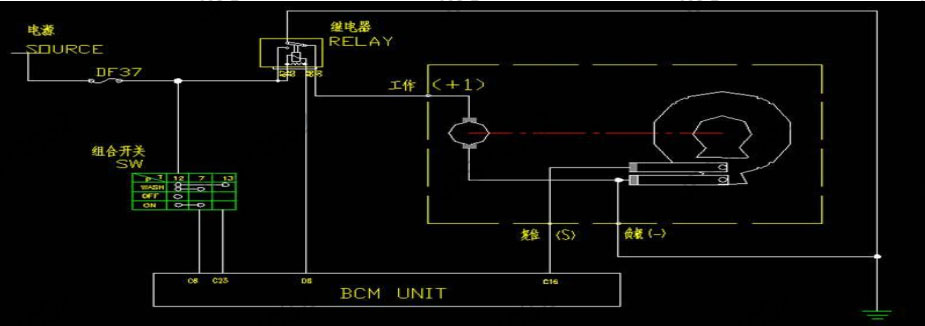

系统原理: 后雨刮系统原理,组合开关通过硬线直接连接到BCM的C6引脚(高电平有效), BCM接收信号后,通过D6引脚输出后雨刮控制信号(低电平有效),致使后雨刮继电器工作,后雨刮继电器吸合触点,供电电源输出到后雨刮电机,后雨刮电机工作。后雨刮工作的时候,带动内部的凸轮轴盘转动,当后雨刮运行时, 未到初始位置时,是BCMC16脚是悬空状态,反之侧输出高电平。(回到初始位置)。后雨刮是间歇运行的,每六秒运行一次。如果后洗涤器开关被按压>=300ms,则后雨刮低速运转,释放开关后,后雨刮运转3周期,间隔6秒后,再工作一个周期。
故障原因: 后雨刮继电器搭铁线束接触不好,重新处理后雨刮继电器搭铁线, 故障排除。
