一辆行驶里程约5.8万km的2015年长安逸动纯电动汽车,电动机总功率为90 kW。该车因打开点火开关后无法上电而被救援至店内维修。

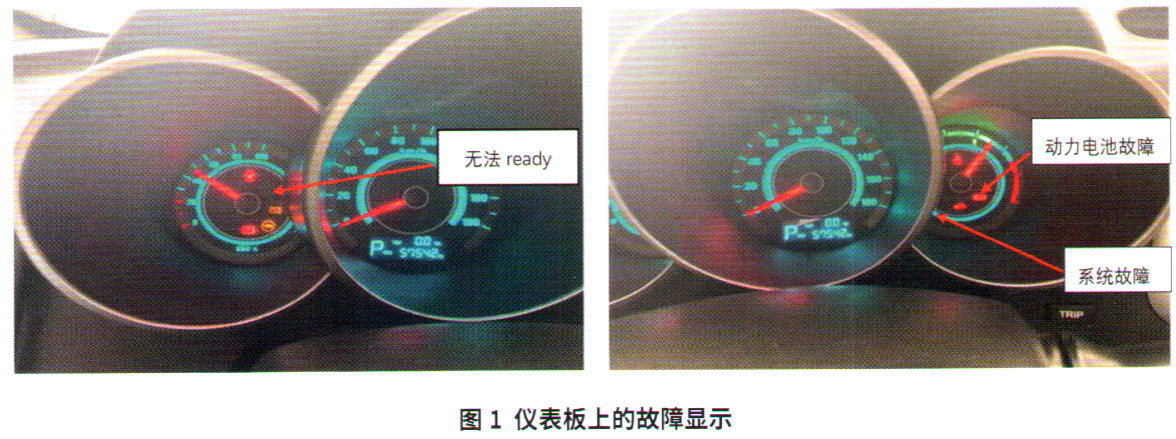

检查分析:维修人员接车后检查,发现打开点火开关后,仪表板中的动力电池故障指示灯、系统故障指示灯、动力电池断开指示灯及跋行模式指示灯点亮,车辆无法ready,不能换挡行驶(图1)。
用故障诊断仪对车辆进行检测,电池管理系统(BMS)中存在2个故障码:P1B08—单体电压过高四级故障;P1B0B—单体电压过低四级故障。这2个故障码均为静态故障。分析这2个故障码生成的原因:当车辆BMS监测到动力电池单体电压过低和过高时,故障诊断仪通过读取的
数据流生成故障码。因此可以初步确认,该车辆因为动力电池的单体电压压差过大,超过规定标准,所以引发动力电池故障。
读取电池管理系统的

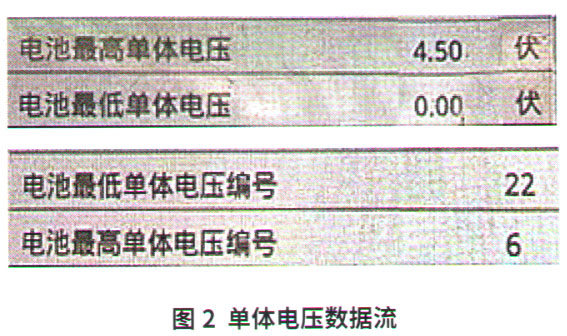

数据流,发现动力电池单体电压最高为4.5V,最低为0.0V,对应的电池单体编号分别为6号和22号(图2)。该车辆采用的是三元锉电池,单体最高电压为4.2V。根据故障现象以及上述检测,怀疑故障原因可能有:① BMS单体采集电路故障;②BMS单体信息采集模块故障;③电池单体故障。

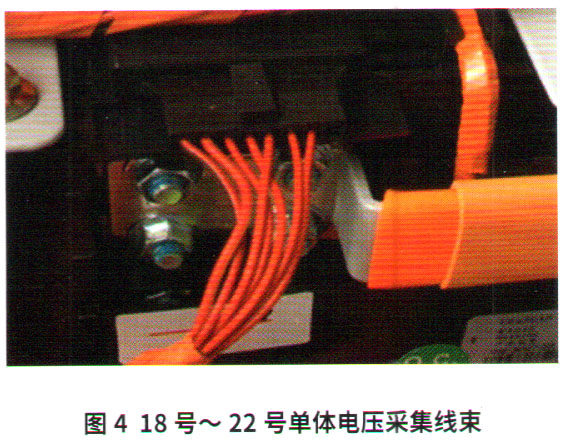

执行高压安全断电,拆卸动力电池总成,打开动力电池盖,找到6号单体及22号单体位置(图3)。用万用表测量动力电池的6号和22号单体电压,发现6号单体电压确实高达4.5V,确认单体电压过高故障;而22号单体电压测得为3.7V,正常。由此说明,可能是单体电压采集线束或者BMS单体信息采集模块出现了故障(图4)。

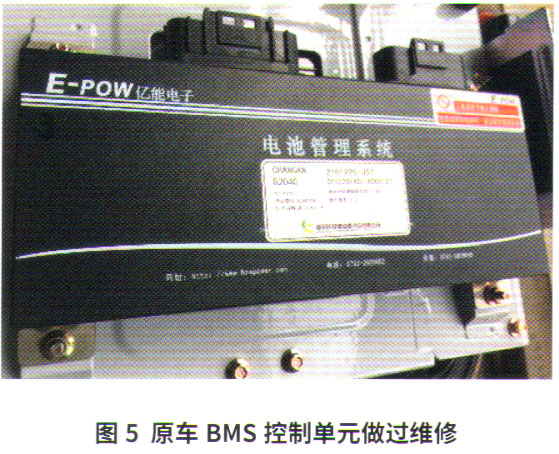

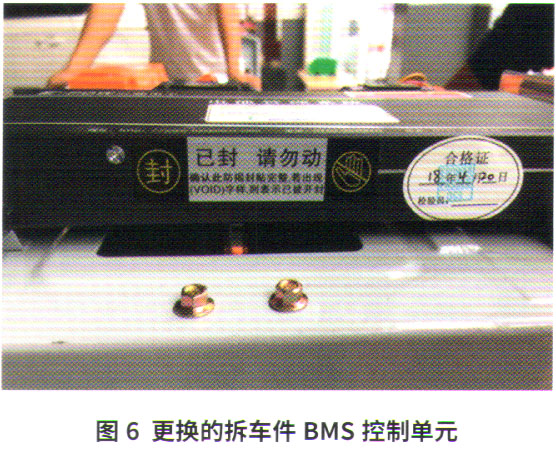

用万用表对采集线束的通断性进行测量,发现采集线束的电阻均低于0.1,采集线路无故障,因此故障点集中在BMS单体信息采集模块上。维修人员决定更换BMS控制单元,结果在拆卸过程发现BMS控制单元有维修过的迹象(图5)。与用户确认得知,BMS控制单元的确进行过维修,但是未能修好。维修人员随后更换了同型号已确认没有问题的拆车件BMS控制单元(图6)。
