二、故障案例

1 辆沃尔沃 XC90 2.5T运动版轿车，行驶了3631km，来到笔者实习的富豪汽车销售服务有限公司售后服务部要求维修。

1．故障现象

遥控钥匙不起作用。具体情况如下：1） 用遥控钥匙开锁、关锁、灯光等功能，有时不起作用；2）有时用遥控钥匙开锁，门锁不能打开但车内灯光打开；3） 有时用遥控钥匙开锁，门锁延迟几分钟打开；4）遥控不起作用时，用机械钥匙进入车辆，打开点火开关，短时间内（1min 左右）驾驶员门上的按键都不能操控。

2.故障诊断分析

1）检查遥控钥匙电池电压为3.2V，正常。

2）用 VIDA 检测仪检测有多个故障码，分别为：

① DDM-E001：控制模块沟通 内部故障；

② REM-E001：控制模块沟通 沟通故障；

③ CEM-1A52：与DDM 控制模块沟通 信号消失；

④ CEM -1A5A：与REM控制模块沟通 信号消失；

⑤ CEM-E001：与控制模块沟通 故障信号；

⑥ DDM-0019:中控锁输入（ULK）信号太低。

（注：①中的第 1 个灯为红色，②、③、④、⑤、⑥中的第 2 个灯均为黄色，其中红灯表示持续性故障，黄灯表示间歇性故障。）

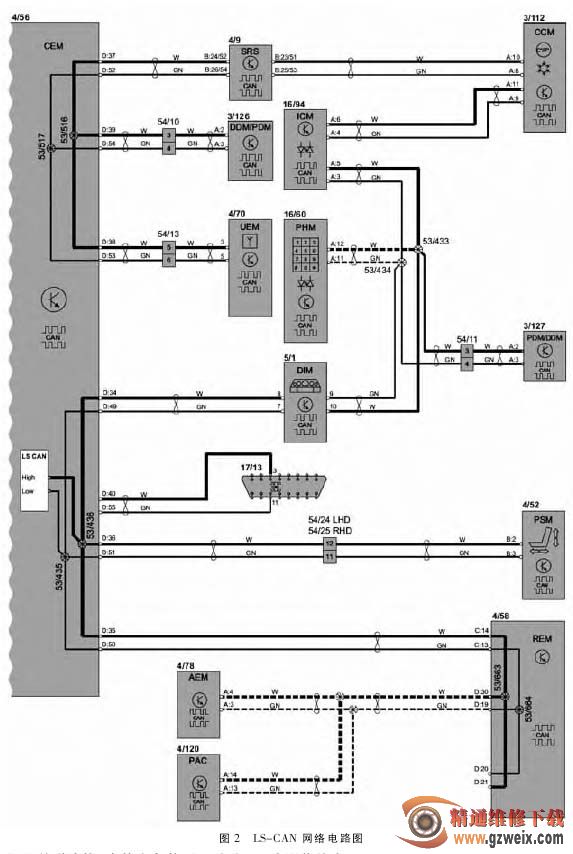

3）对故障码进行追踪分析，觉得该故障可能都是由于 LS-CAN 网络故障引起。LS-CAN 网络电路图如图 2 所示，以下 4）～6）检测步骤参考此 LS-CAN 网络电路图进行。

4）测量线路电阻，断开蓄电池负极3min 后，测量 LS-CAN 电阻，正常。

5）接上电源，在 REM 处测量 CAN网络电压：

①钥匙在 2 挡（IG）时，CAN-H为 2.6V，正常；CAN-L 为 1.45V，过低，但驾驶员门中控以及各控制按键都可正常工作。

②拔出钥匙，锁上车门，网络睡眠后，测量 CAN-H，CAN-L 电压都为 0V，正常。

③按遥控钥匙开锁，可以打开时CAN-H 为 2.6V，CAN-L 为 1.45V；不可以打开时 CAN-H 为 1.05V，CAN-L为0.98V，不正常。

④在遥控不起作用时，拔出REM 插头 C，测量 C13 电压：CAN-H为1.05V，CAN-L 为 0.98V，不正常。

⑤ 挑 出 CEM 插 头 D38，D53（UEM到CEM的CAN线），按遥控器，CAN-H 为 3.2V，CAN-L 为 2.3V，正常。
