一辆行驶里程约9.2万km的2015年保时捷卡宴。客户反映:该车辆行驶中打方向,有时会有“嗡嗡”的声音。
故障诊断:(1)试车检查,如客户反映的情况一样,当方向打到如图1所示的位置,有时就会有“嗡嗡”的声音。出现声音时,方向盘还有微微的震动,不过出现的频率不高。
(2)由于这车采用的是液压助力,通过上述情况分析,像是转向系统中空气发出来的声音,打开引擎盖,检查转向助力油壶中油位正常,油液中也没有气泡,回油平顺,如图2所示。
(3)由于此车已行驶了90000km,助力油壶内的滤网会脏污,影响液压油的流动性。助力油壶内有滤网的作用是其能够避免回流液体在壶体内过度翻滚和漩涡,促使回流液体以平缓状态被吸入转向泵内,使得液压系统更加稳健。

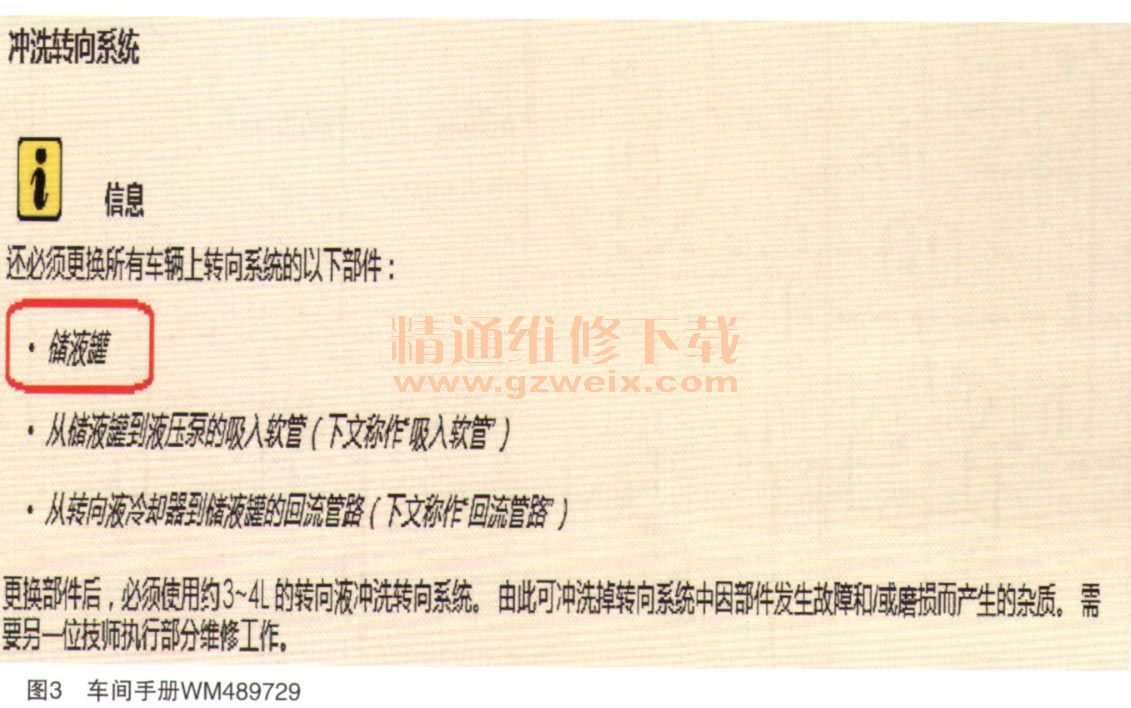

(4)更换了助力油壶,再根据车间手册WIN 489729冲洗转向系统(如图3所示),而后根据WM 4890IN助力转向系统的测试和装配作业
(5)试车一段时间故障现象未再出现。
故障排除:储液罐内部问题,更换后排除故障。
故障总结:在对助力转向系统维修后一定要根据车间手册WM 489729和WM 4890IN进行后续操作,避免出现液压管路噪声。
对转向系统排气:
(1)完成安装后,举起车辆,使车轮离地。
(2)打开发动机罩和储液罐。
(3)将储液罐加注MAX标记处,直到液位不再下降为止。发动机不启动!
(4)将方向盘向左右两侧转到底,并保持在每一侧的完全锁止位置约30s,直到液位不再下降为止。不断检查液位,并再次加注至MAX标记处。
(5)将车辆降至车轮上。
(6)下一步骤会使储液罐中的液位迅速下降,因此应不断添加PentosinCHF202(需要另一位蒯币协助)。
(7)启动发动机并使其运转1s左右。不断加满Pentosin。将此步骤重复执行几次,直到液位不再下降为止。
(8)如果发动机反复启动时储液罐液位不再下降,则启动发动机并使其怠速运转。
(9)在发动机怠速运转时左右转动完全锁定方向盘几次,并使其保持在完全锁定位置的时问不超过1s。观察液位(需要另一位技师协助)。不断添加液体,直到转动方向盘的储液罐液位保持不变且储液罐中不再出现气泡为止。
(10)关闭发动机并设置正确的液位,液位必须们于“MIN”(最小)和“MAX”(最大)标记之间。
