捷豹空气悬架压缩机电气接头更换
来源:本站整理  作者:佚名  2019-09-03 14:03:45

     涉及车辆:2009年之后生产的捷豹XJ Range车型。

    故障内容:空气悬架系统警告灯点亮,但空气悬架却并未激活。此故障的原因是空气悬架压缩机线束插接器损坏,需要进行更换。
    先找到需要更换的线束插接器(图1),拆下固定线束的束带。
    拆下空气悬架压缩机,将线束的标签拆下并保留好(图2)。
    如图3所示,将线束指定位置的捆绑束带剪开,找到需要更换的插接器及相关电线,并分离出来。

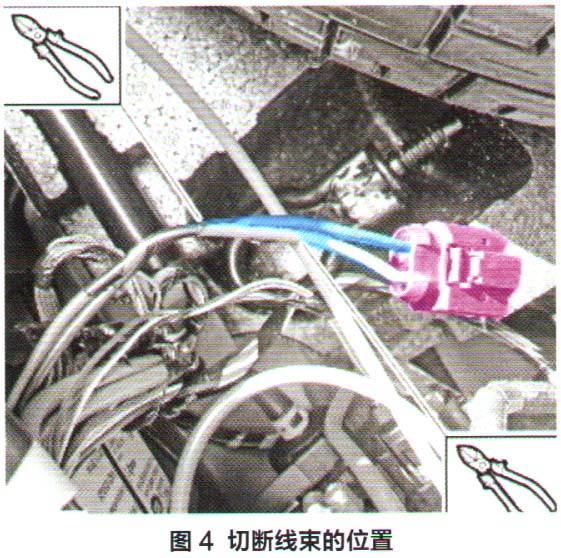

    在指定位置切断线束(图4),并从新的线束剪下相应插接器,要求必须在插接器后方保留至少40 mm的电线。
    将新的插接器安装到原装线束的切口上(图5),连接处需确保牢固并用绝缘束带包裹。将修复后的线束并入原装线束中,再用束带捆绑牢固。
    最后,将之前拆下的线束标签安装到新的插接器上。再将空气悬架压缩机装回原位,使用SDD诊断仪读取并清除所有故障诊断码。
