广汽传棋车型前上摆臂衬套异响的处理方法
来源:汽车与驾驶维修  作者:佚名  2014-07-25 08:17:23

    涉及车型:广汽乘用车2010~2012年生产的传棋车型
    通报内容:以上部分车型在经过减速带或者行驶在颠簸路面时,车辆的前部会发出“咯吱”的异响,严重时按压车辆的前部就会发出异响。这是由于车辆的前上摆臂衬套橡胶与金属管柱摩擦所引起的含油槽磨损,造成了衬套间隙过大,需要更换新的自润滑轴承衬套。
    1.所需工具
    (1)上摆臂衬套压出、压入设备(20 t压床)。
    (2)轴承拆卸工具(专用工具8910-305-BAC-00-00);撑杆、垫片;烷基护理液等辅助工具。
    2.操作步骤
    (1)压出

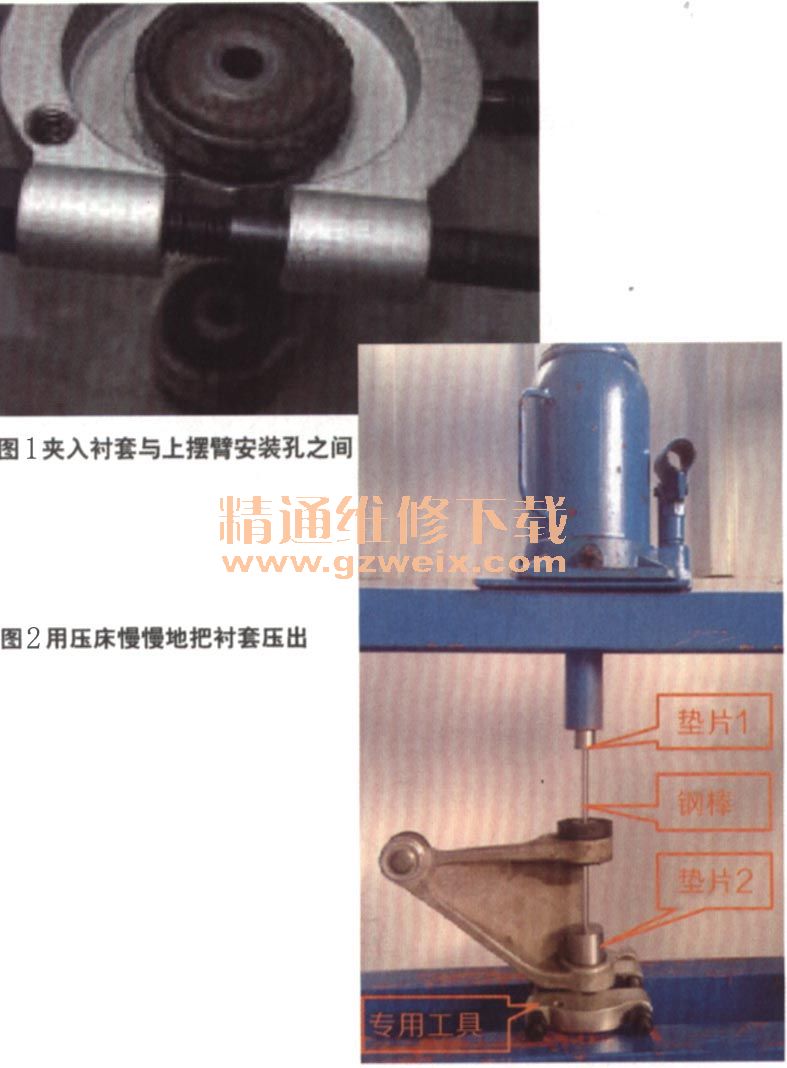

    ①使用广汽乘用车售后专用工具“轴承拆卸工具”或其它合适的工具夹入衬套与上摆臂安装孔之间2 mm左右(图1)。

    ②把夹好的上摆臂放到压床上,在衬套上放上压装工具垫片1、钢棒和垫片2,钢棒两头要插入垫片中间的定位孔内。
    ③用压床慢慢地把衬套压出,压出过程中衬套、压装工具和压床压头需要基本保持同轴(图2)。完成上述步骤后,将上摆臂反转,按①、②以及@的步骤压出另一端衬套。
    注意事项
    ①“轴承拆卸工具”或其它合适的工具不能夹入衬套过多,否则会把衬套夹住,导致衬套无法压出。
    ②压出衬套时要用手扶稳上摆臂,并使衬套、压装工具和压床压头基本保持同轴,否则会损坏压装工具和上摆臂。
    ③压出衬套作业时,压床下面要有保护装置承接,防止压出的零件和工具掉到地面上。
    (2)压入
    ①清洁上摆臂衬套安装孔,在安装孔表面涂上一层润滑脂一烷基护理液或其他润滑液。
    ②用手把衬套预压入安装孔2~3 mm,以做定位。
    ③把上摆臂垂直放到压床上,在衬套上放上垫片3,上摆臂、衬套、垫片3和压头必须保持同轴,然后慢慢的把衬套压入。
    ④衬套完全压到位后,保持压床压力1 min左右。
    注意事项
    ①压装衬套时要用手扶稳上摆臂,并使上摆臂、衬套、垫片3和压床压头基本保持同轴,否则会损坏衬套。
    ②衬套与安装孔完全接合后应停止施压,否则衬套会压变形,严重时会损坏上摆臂。上摆臂两安装孔外侧之间距离小于133 mm表示两安装孔受力后开始变形。
    ③衬套还没完全压入就停止对其施加压力,会导致衬套压装不到位。
