检修中华骏捷电动车窗故障
来源:本站整理  作者:佚名  2012-05-07 17:11:14

一辆行驶里程约12万km, 配置了4G93发动机,车身号为LSYYBADC36K0548的中华骏捷轿车.

车主反映:该车左前玻璃升降器不能上下工作,而其他3 个门工作正常 。



故障分析 接到该故障车后, 驾驶员告诉我们, 该车一开始时因为左前门的玻璃升降器的钢丝折断后, 更换了左前门的玻璃升降器总成, 装复完毕后修理工通电试验, 结果电动门窗的熔断丝总是烧掉。该修理工在检修烧熔断丝的原因时,可能一时没有找到真正的原因,在更换了几个烧断的熔断丝后,最后发现该熔断丝突然不烧了,但发现左前门的玻璃升降器不工作,而其他3个车门的玻璃升降器均能正常工作。 该修理工一时找不到真正的故障原因,将车移到我修理厂进行检修。



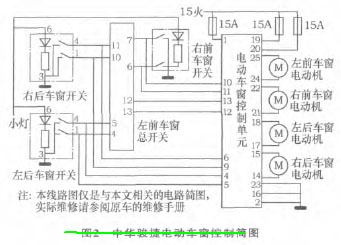

我们根据驾驶员所述的故障现象进行了实车检查,与该驾驶员所述情况一致。拆下左前门的门内衬板,用万用表的直流电压档把红黑两表针跨接在升降电动机的橙/白和橙/黑线上 (我们把玻璃升降器电动机的插头拔下,把万用表跨接在A插头上 ,如图1所示), 把点火开关打到ON档, 按下左前门的玻璃升降器开关, 万用表显示11 V电压。 提起左前门的玻璃升降器开关时, 万用表显示-11 V电压。用20 W的自制大功率试灯同样跨接在A插头的橙/白和橙/黑线上, 看在操作左前门的玻璃升降器开关时能否点亮20 W的试灯。 如果能点亮, 则说明故障出在左前门的玻璃升降器电动机上;如果不能点亮,则说明11 V的电压是虚电, 故障出在线路或玻璃升降器控制器上。试验结果证明20 W的试灯没有点亮,那么故障应该出在线路接触不良或玻璃升降器控制器上。 中华骏捷电动车窗控制简图如图2所示。



为了缩短维修时间,我们进行了推测,如果线路有接触不良的地方, 一般一根线出故障的概率比较大, 而另一根线应该是可以点亮20 W试灯的,两根线同时出现接触不良的可能性不大。用试灯一端接车体搭铁,另一端分别接在电动机插头A处的橙/白和橙/黑线处, 分别做了两次试验, 结果无论是用手操作左前门玻璃升降器开关的上升还是下降动作,试灯的两次试验均不能点亮。



由此我们推测线路出现故障的可能性不大,故障点应该出在玻璃升降器控制器的内部,可能是左前门的控制继电器(图3) 内部触点烧蚀或线路的接触不良所致。 拆下右前座椅, 在其下部找到玻璃升降器控制器总成,打开后发现内部的线路板上一处已经烧断,如图4所示, 而该处正是左前门玻璃升降器控制继电器的30号火线。



故障排除 故障点总算找到了,更换该控制器即可解决问题,但该控制器价格太贵,我们决定对该控制器的烧蚀处进行修复。 一种是堆焊锡法, 另一种是跨接线法。 因考虑到烧蚀处所承载的电流比较大, 而该线路又烧蚀比较严重, 我们决定采用跨接线法进行修复, 如图5所示。



修复后装好控制器通电试验,结果一按左前门的玻璃升降器开关,熔断丝“啪”的一声又烧断了,现在故障又回到了烧熔断丝的状态。很显然电动车窗
