CXC031汽车抢修车配发电装置故障检修
来源:汽车维修  作者:佚名  2015-01-18 08:34:31

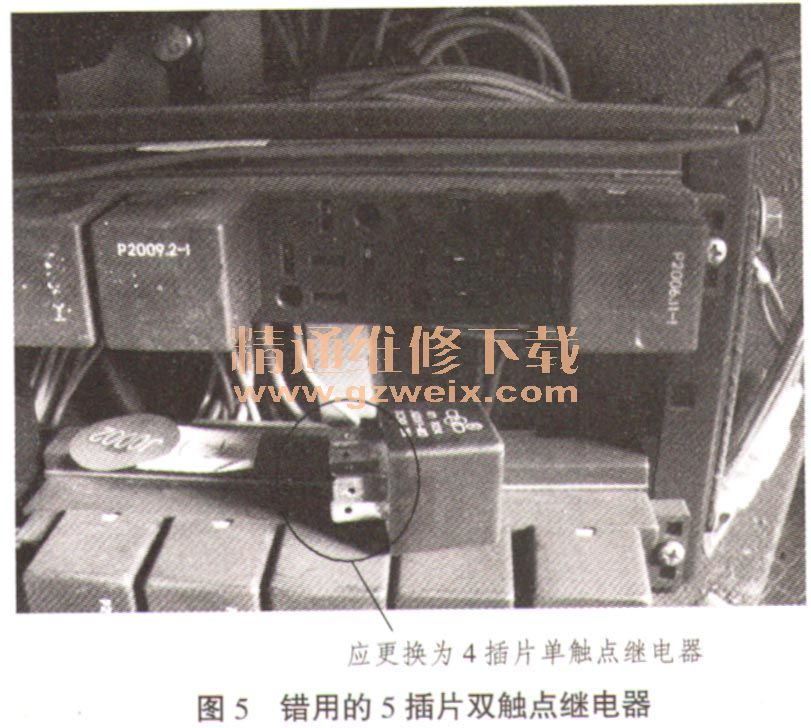

      关闭点火开关将发动机熄火,这时突然发现,没有关闭的电子调速开关上指示灯亮了,控制器上的指示灯也闪亮了一下。再将点火开关置于启动挡,电子调速开关上指示灯反而灭了。为了验证,再将点火开关关闭,电子调速开关和控制器上的2个指示灯又如前述一样亮。正常情况下,电子调速系统电源电路的控制原理是点火开关置于启动挡,继电器触点吸合,电源电路接通,保险和电子调速开关有电,接通电子调速开关,控制器工作。但现在点火开关处于关闭状态,电源电路接通,点火开关打开反而断电了。分析后觉得可能是继电器有问题,拔下继电器检查,发现此处用的继电器是5个插片的双触点继电器(如图5所示)。而按电路控制原理,应该采用4个插片的触点常开型单触点继电器。开始检查继电器时,只想到检查继电器的好坏,没想到检查继电器的类型是否合适,所以走了弯路。

    故障排除:将双触点继电器换成触点常开型单触点继电器插上后,启动发动机,打开电子调速开关,发动机转速升高到2000r/min,电子调速装置工作正常,故障排除。
