柴油车的电源控制一般采用控火方式进行，如东风系列汽车，下面以东风EQ 1120GA型柴油车的电源电路为分析对象，对控火方式的电源电路进行原理分析和常见故障诊断。

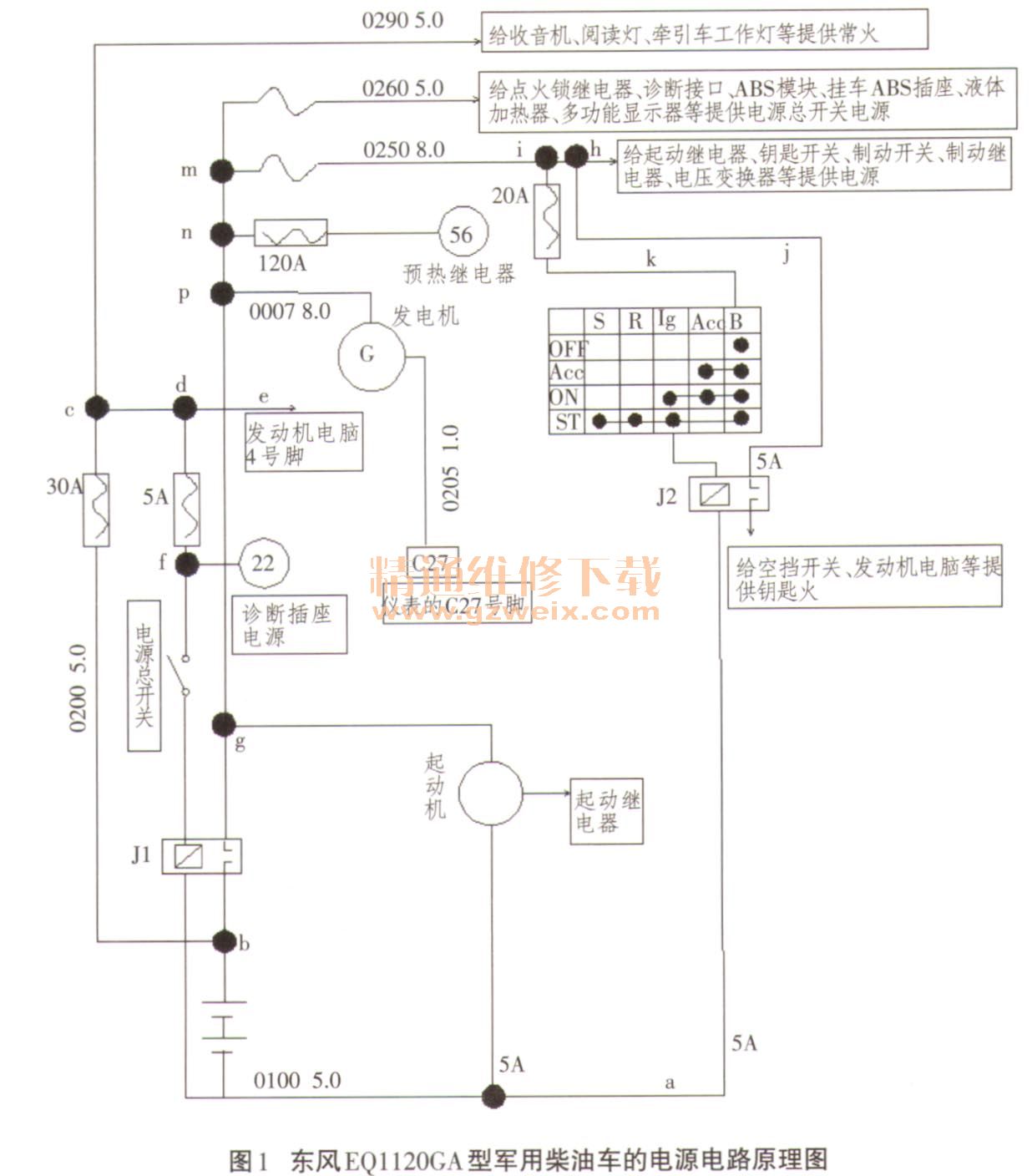

    东风EQ 1120GA型柴油车的电源电路原理图如图1所示。要想读懂电路图，必须要明确各标识的含义、电流回路、各总成的工作原理等。

    一、标识含义

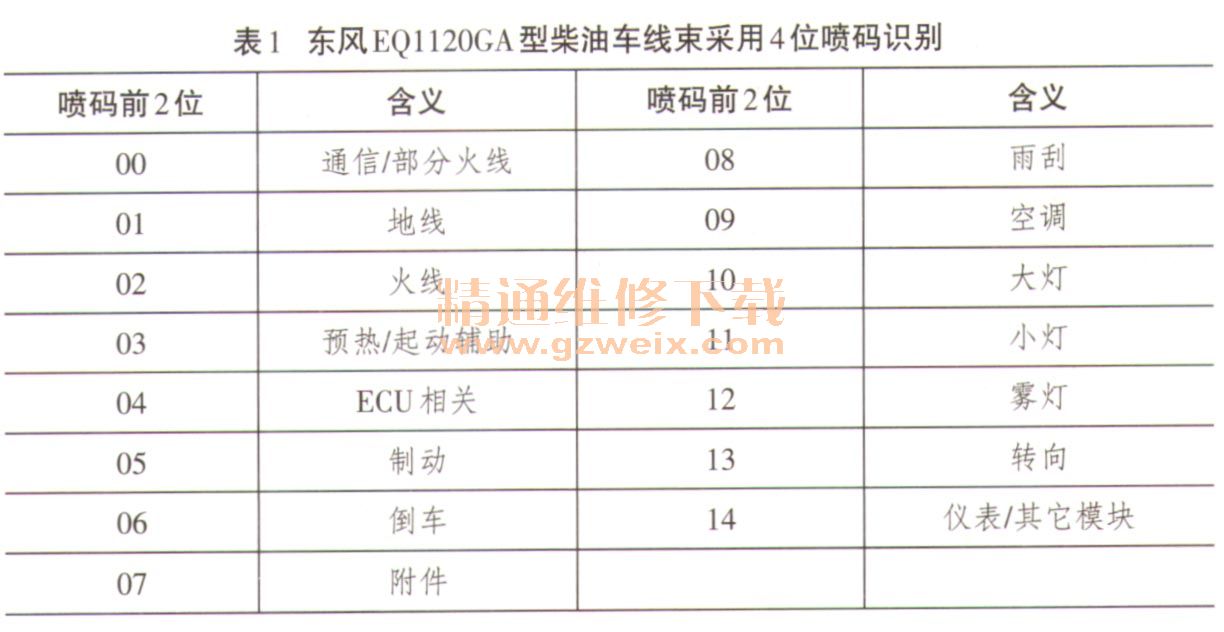

    如图1所示，如在30A的保险丝下端导线附近标识的02005.0，表示该下端导线标号为0200、02代表火线线束，00表示火线线束中第0号线，东风EQ 1120GA型柴油车线束采用4位喷码识别，其中前2位喷码含义如表1所示，5.0表示导线的截面积为5mm2 ; 4脚继电器的表示，如图1中J1和J2，以及图中的发电机、启动机和钥匙开关等。

    二、电流回路
    从图1可知，该车的供火类型有3种，分别为常火、电源总开关火、钥匙开关火。那么其电流的走向也有3种。
      （一）常火电流走向
    蓄电池正极经节点b通过02005.0导线到30A保险丝，再到节点c给全车设备供常火，如经节点c到e，给发动机电脑板电源插口4号脚供常火；经节点c到节点d，向下经过5A保险丝到节点f给诊断插口提供常火；经节点c通过导线02905.0给收音机、阅读灯、牵引车工作等提供常火。
      （二）电源总开关火电流走向
      电源开关火需要按下电源总开关才能提供，它的工作策略如图1所示，当电源总开关闭合后，常火经5A保险丝经电源总开关给继电器J1提供控制火线而触点闭合，此时蓄电池正极经节点b，再经继电器J1给用电设备提供电源总开关火。如J1→节点g一经导线到启动机的主接线柱；J1→节点g→节点P→经导线00078.0到发电机的B接线柱；J1→节点g→节点P→节点n→经120A保险丝到56号（预热继电器）;J1→节点g→节点P→节点n→节点m→经易熔线和导线02508.0给启动继电器、钥匙开关、制动开关、制动继电器、电压变换器等提供电源总开关火；J1→节点g→节点P→节点n→节点m一经易熔线和导线02605.0给点火锁继电器、诊断接口、ABS模块、挂车ABS插座、液体加热器、多功能显示器等提供电源总开关火。
      （三）钥匙开关火电流走向
    钥匙开关需要全车提供电源开关火后才能工作。它的工作策略如图1所示，蓄电池正极经节点b→J1→节点g→节点P→节点n→节点m→经易熔线和导线02508.0→节点i→ 20A保险丝一钥匙开关B接线柱，当钥匙开关处于ON挡时，钥匙开关火经导线给继电器J2提供控制火线，使其常开触点闭合。

    三、故障诊断
    EQ 1120GA型柴油车出现了电源故障时，首先明确故障现象，而后根据机理分析故障现象，进而缩小诊断范围。如当出现全车除了收音机、阅读灯等可以工作外，所有用电设备都不工作的故障现象。我们知道收音机和阅读灯能工作，可以确定其电源和地线正常，根据机理得知，收音机和阅读灯使用的是常火，而其它的设备使用的是电源开关火和钥匙火。因此可以将故障范围缩小为电源开关火和钥匙火工作不良，钥匙火是受电源开关火控制的，因此先修电源开关火，经排查线路发现电源总开关损坏导致电源总开关工作不良，更换此开关后，全车有了电源总开火，但是钥匙火依然不工作。紧接着再将电源总开关火工作条件下，对钥匙火进行排查，发现20A保险丝烧断。
    此时有关保险丝烧断的故障需查清原因，再更换保险丝。经查明发现图1中20A保险丝下的k线有破损，有搭铁的痕迹。将其修复后，故障彻底排除。
