德龙X3000灯光信号故障维修
来源:汽车维修  作者:佚名  2018-04-18 07:52:56

    一辆陕汽德龙X3000牵引车,整车型号为SX4250XC4Q2,配有潍柴WP13共轨发动机和BCM车身控制器,驾驶员反映该车倒车时出现蜂鸣器不工作的异常现象。
    故障诊断:根据驾驶员反映的故障现象,首先验证倒车蜂鸣器的工作情况,打开点火开关,启动车辆,将换挡杆置于R挡位,却听不到蜂鸣器提示警告的声音,同时发现两侧的倒车灯也不工作。
    拆下一侧倒车灯的灯泡,测量灯泡阻值,正常,说明倒车灯灯泡完好。测量供电电压为0V,异常。由此推断是由于线路故障而导致倒车灯无法工作。接下来查阅陕汽X3000的电路图,把14孔分线器X361和倒车继电器K371控制的倒车灯电路放在一起便于识读(如图1所示)。从图中可以看出,可以给小灯照明提供电源的14孔分线器X361,同时也给HB0.5的导线提供电源,通过A100中央电器装置板的D21端子进入中央电器装置板内部,再通过中央电器装置板105位K371倒车灯继电器的86针脚给倒车灯继电器的线圈供电,从K371倒车灯继电器的85号针脚进入中央电器装置板的内部,电流从装置板的H9端子流出进入倒挡开关5104然后接地。这样在倒挡开关S104闭合的情况下,倒车灯继电器K371的电磁线圈通电,触点吸合,从而实现倒车灯和倒车蜂鸣器的工作。倒车灯电路为:蓄电池把24V的电源,通过机械式电源总开关,让30+火线带电,再通过中央电器装置板上76号位的10A保险丝进入倒车灯继电器的触点,通过中央电器装置板的H2O分别给E102右倒车灯、E103左倒车灯和挂车倒车灯供电,倒车灯点亮。

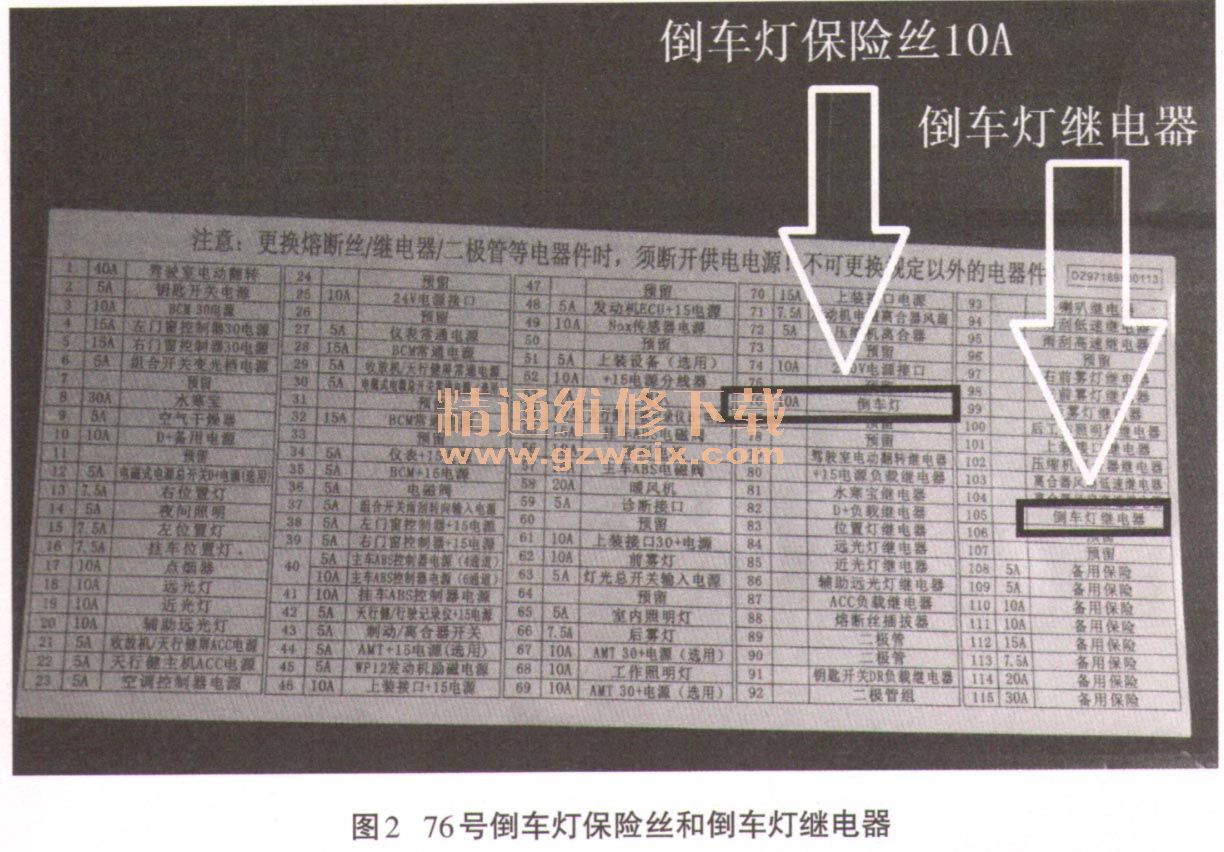

    通过对倒车灯工作原理的分析可知,S104倒挡开关闭合,K371倒车继电器线圈通电,触点吸合,制动灯点亮。由于挂入倒挡仪表板的倒挡指示灯点亮,说明5104倒挡开关的倒挡信号正常,那么找到76号位10A保险丝和K371倒车灯继电器(如图2所示)进行检查,保险丝完好,用手触摸倒车灯继电器没有不吸合,初步判断倒车灯继电器线圈电路故障。

[1] [2]  下一页
