东风EQ1120GA(天锦)型运输车气压ABS控制原理和故障检修
来源:汽车维修  作者:佚名  2018-12-21 09:14:50

    制动性能是汽车的主要性能之一,直接关系到行车安全。重大的交通事故往往与制动距离太长、紧急制动时发生侧滑等息息相关,装有防抱死制动系统(ABS)的车辆能够很好地保持车辆行驶的稳定性,有效避免紧急制动时侧滑情况的发生。
    汽车的制动按介质来区分有液压制动方式和压缩空气制动方式,前者多用于轿车,后者多用于客车和货车。气压制动系统具有结构简单、工作可靠、产生的制动力矩大、寿命长等优点,所以广泛应用于中重型汽车上。

    一、气压ABS的组成和控制原理
      (一)ABS的作用
    防抱死制动系统ABS (Anti-lock Braking System)加装在汽车传统制动系统之上,其功用是在汽车进行紧急制动和在易打滑路面进行常规制动时,能迅速而精确地检测出各车轮的滑移率,通过ABS电控单元(ECU)的分析、运算和控制,适时调节制动压力,控制各车轮的滑移率,保证车辆行驶中每个轮胎都能产生足够的制动力和侧向力,以达到缩短制动距离和维持车辆制动时方向稳定性的目的。
      (二)气压ABS的组成

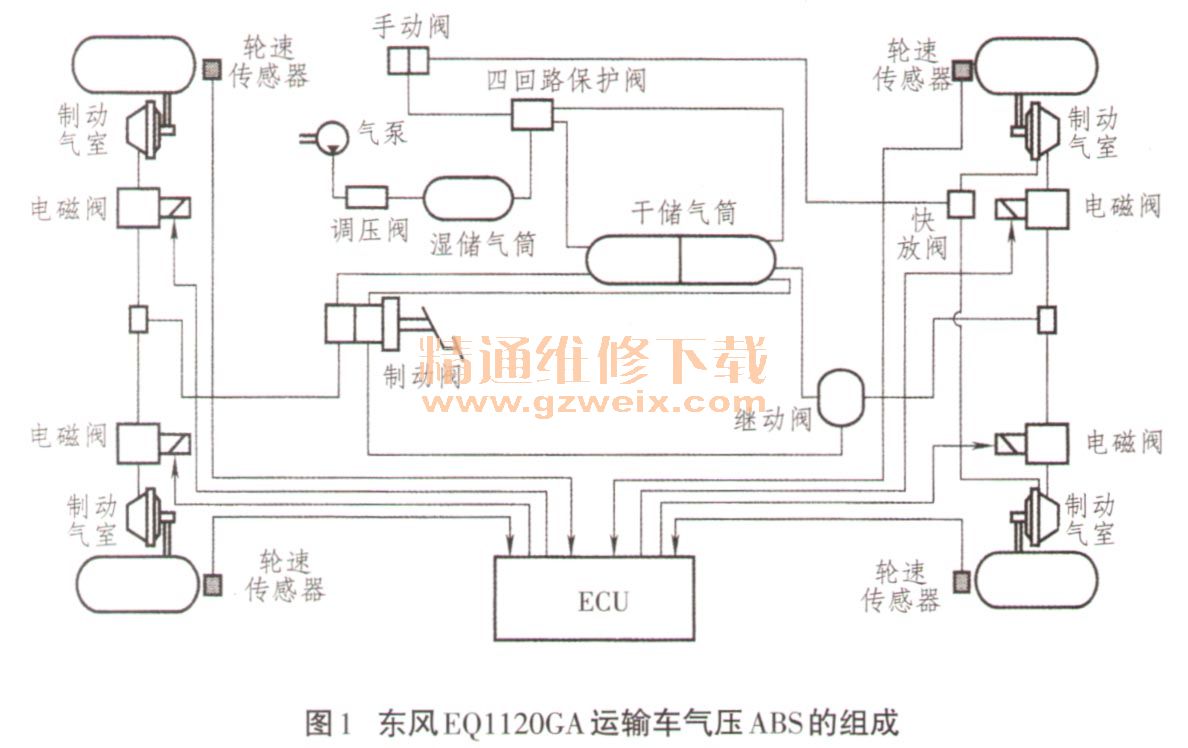

东风EQ 1120GA(天锦)型运输车采用德国威伯科(WABCO)公司设计的D型气压ABS。气压ABS是在常规气压制动系统的基础上,增设一个电子控制系统,其组成如图1所示。

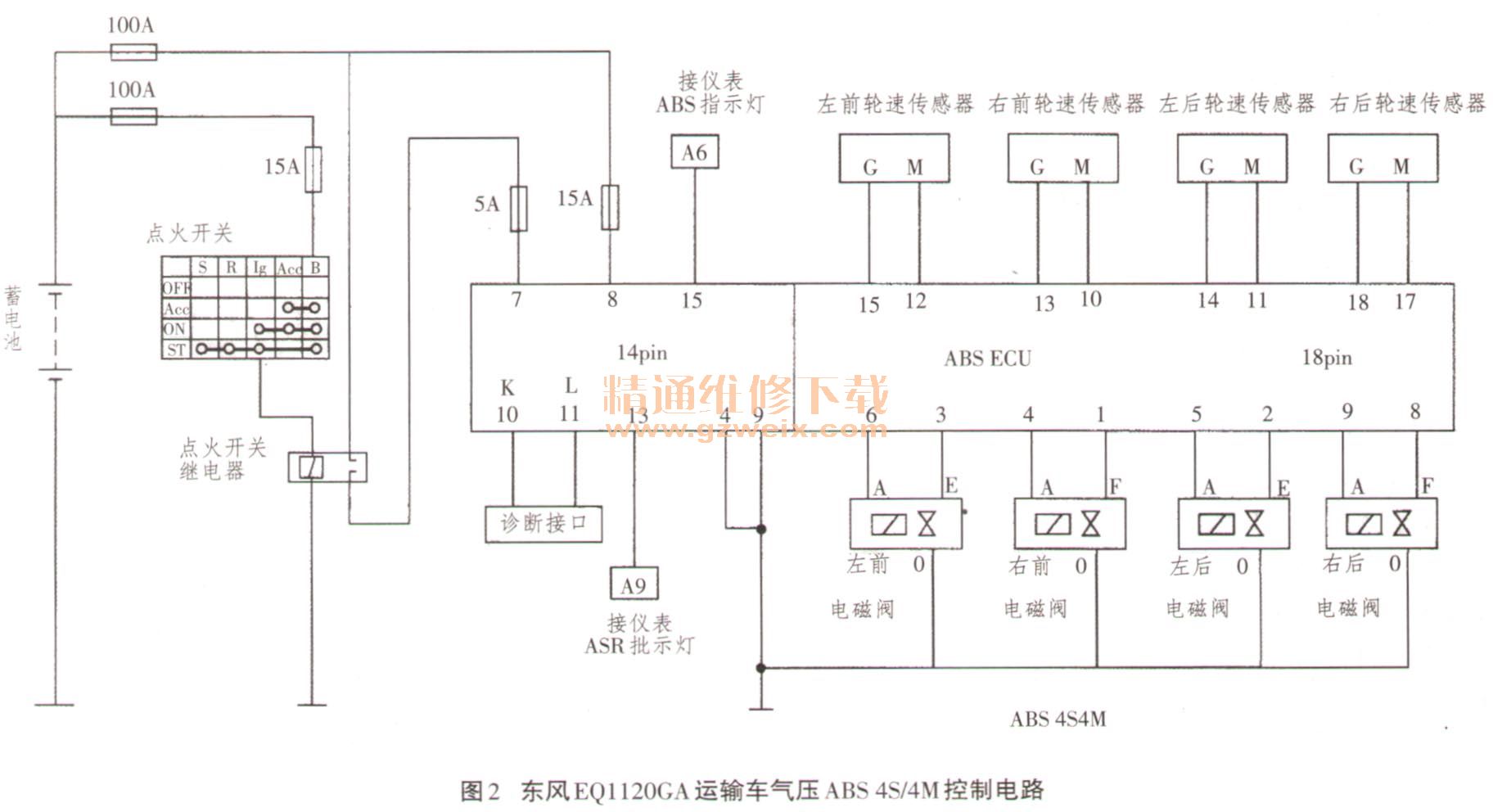

    常规气压制动系统的总成结构在这里不做介绍,这里只介绍ABS电子控制系统。ABS电子控制系统主要由ABS电控单元(ECU)、齿圈(信号盘)、轮速传感器、电磁阀(制动压力调节器)、ABS指示灯、ABS诊断开关等装置组成。该车ABS系统为四传感器和四通道控制,即4S/4M (4个传感器和4个电磁阀),控制方式为前轮和后轮独立控制。东风EQ 1120GA运输车气压ABS控制电路如图2所示。

    1.轮速传感器
    轮速传感器的作用是为ABS电控单元提供轮速信号,检测车轮运动状态,ECU依此判定车轮有无抱死倾向,从而实现对车轮的制动力调节。

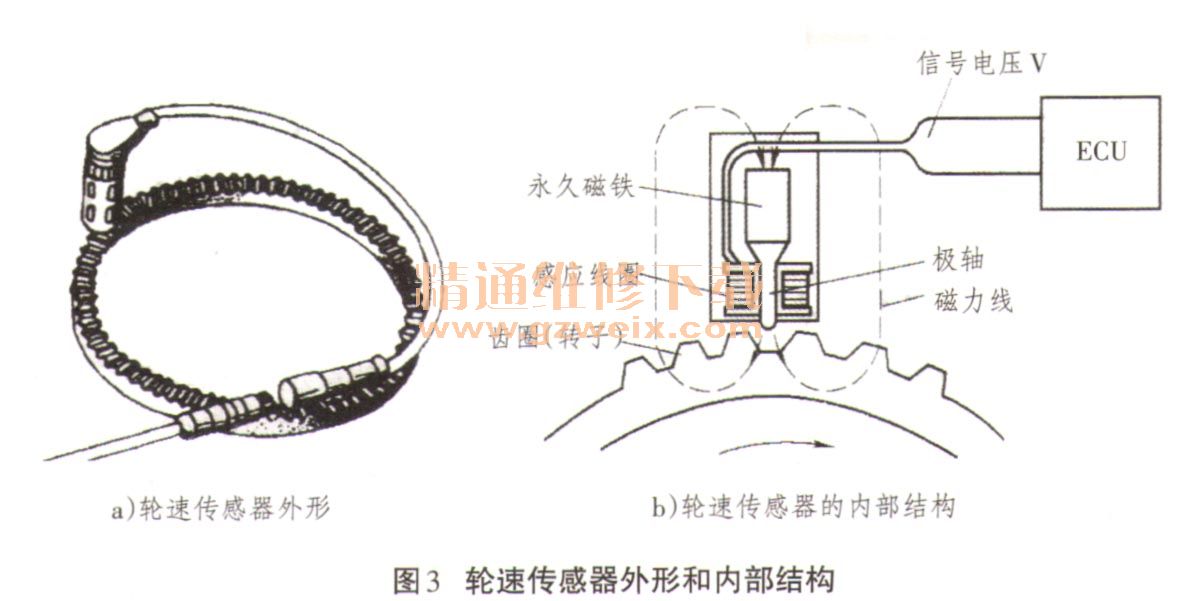

    轮速传感器为电磁感应式,由传感器和齿圈转子组成。传感器由极轴、永久磁铁、感应线圈组成。永久磁铁的磁通通过齿圈构成回路。传感器为静止部件,安装在车轮附近的静止部件(如转向节、半轴套管等)上,不随车轮转动。如图3所示的轮速传感器安装在齿圈的上方。
