分析滩柴国III电控共机柴油机控制系统及其故障(一)
来源:本站收集  作者:佚名  2013-03-06 06:04:41

1潍柴III电控共轨柴油机控制系统简介

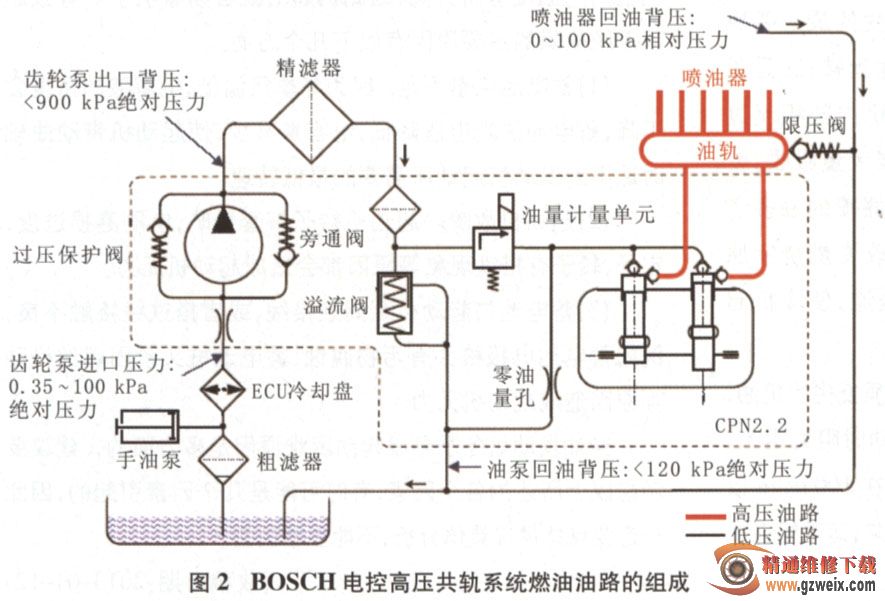

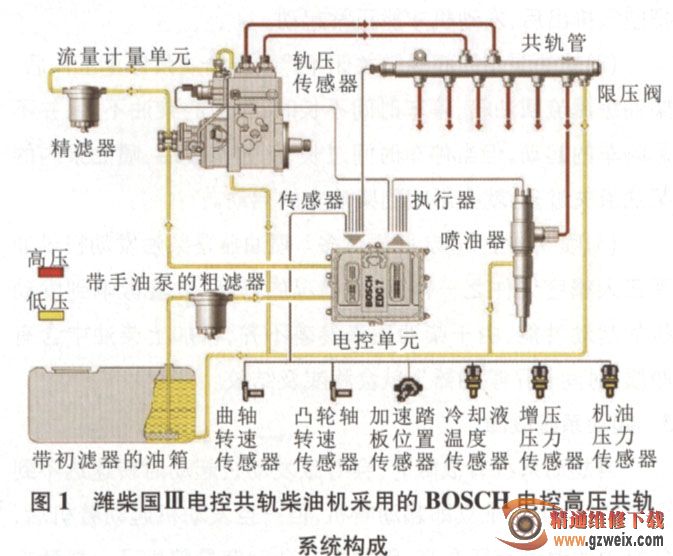

    潍柴III电控共轨柴油机采用BOSCH电控高压共轨系统,其系统结构如图1所示,燃油油路的组成如图2所示。

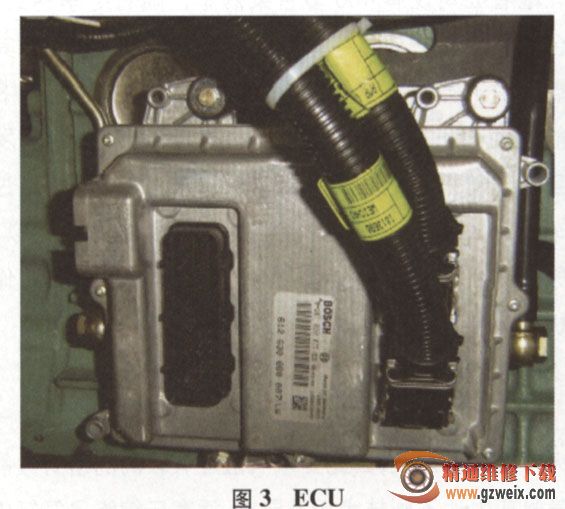

ECU

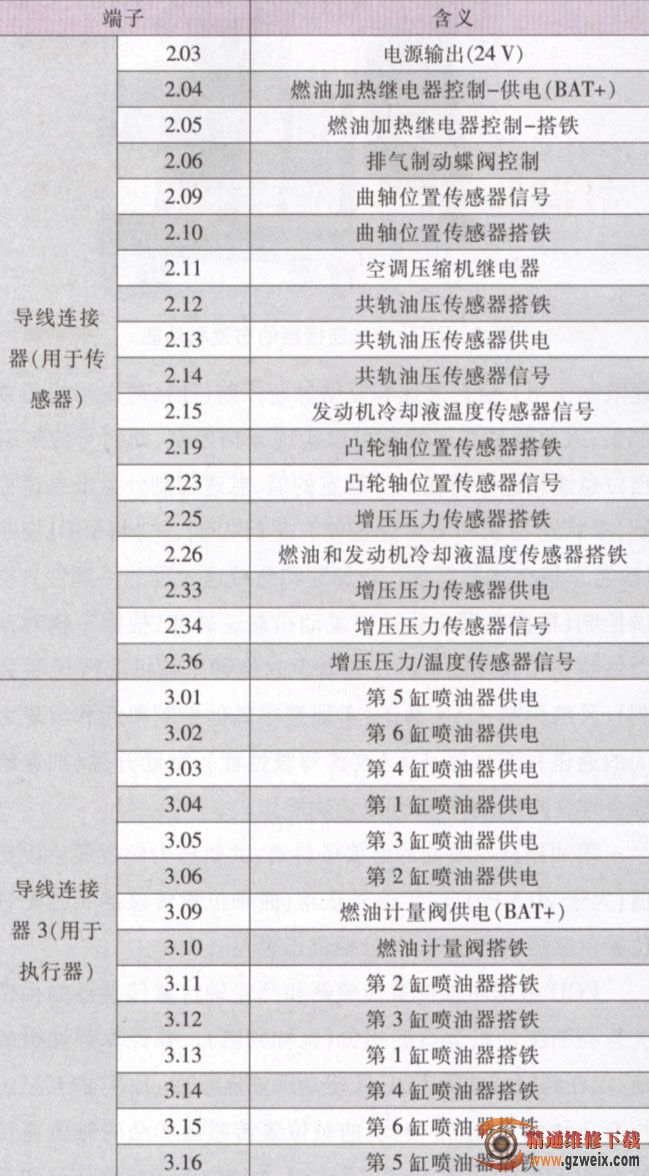

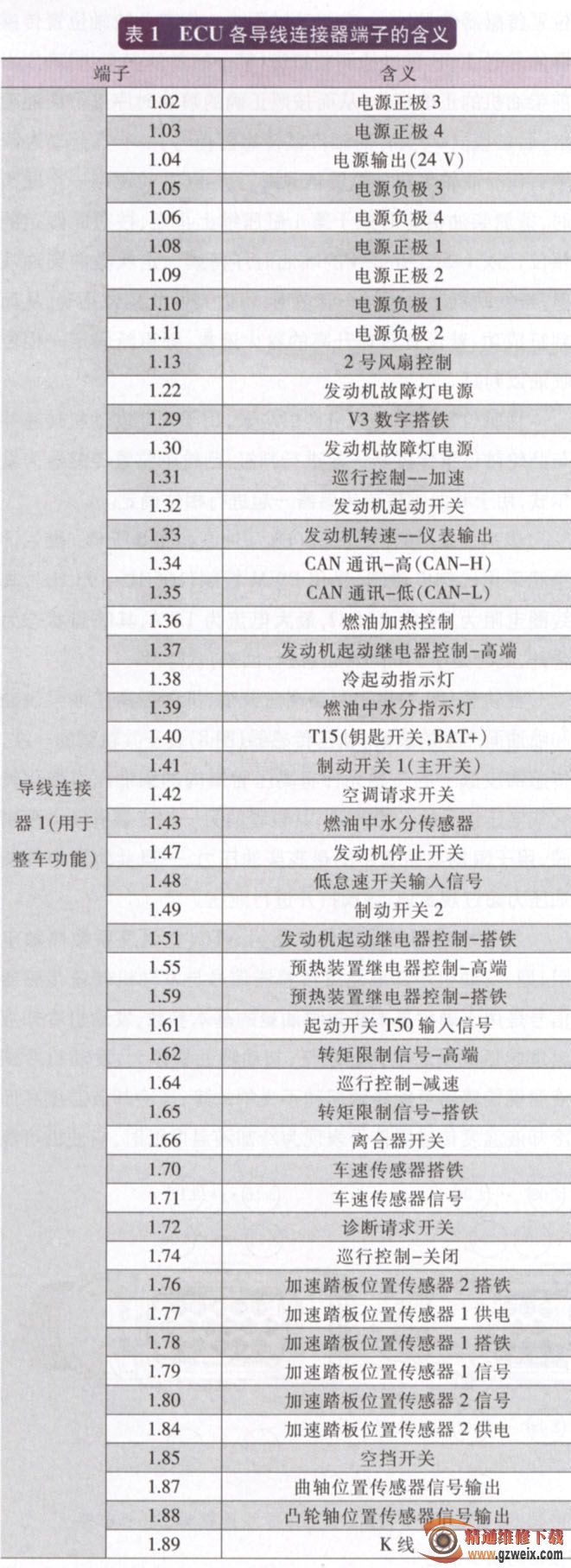

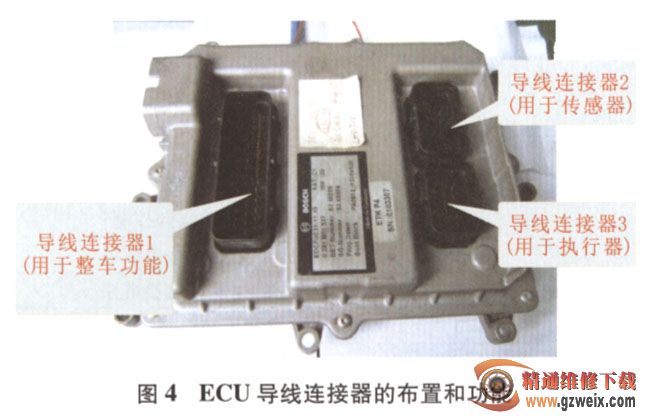

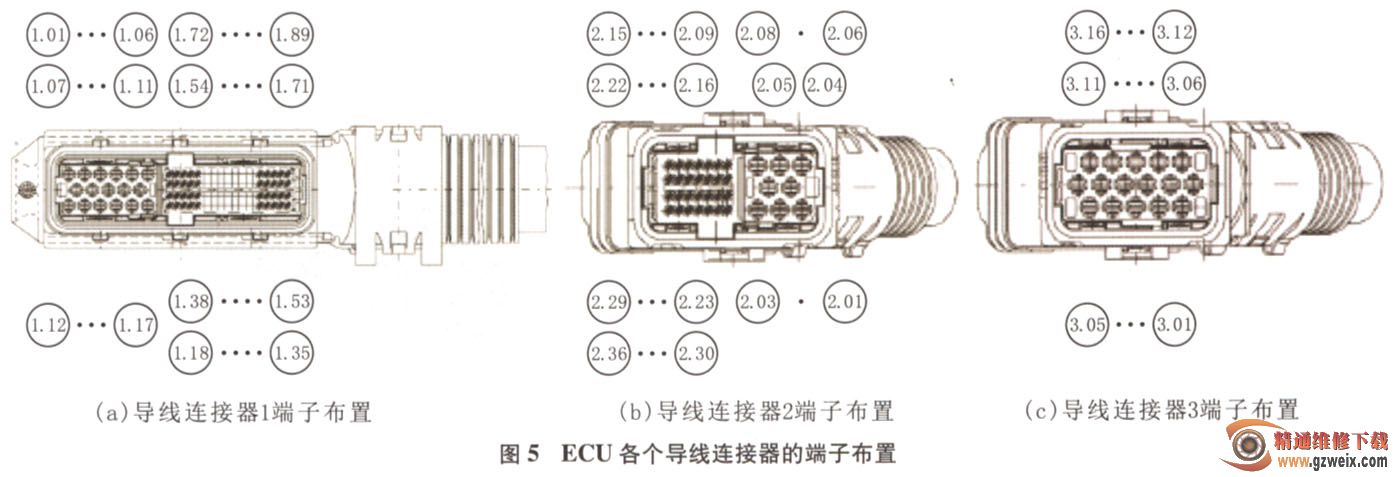

(发动机电控单元EDC7,图3)是整个系统的控制核心,通过接收各个传感器送来的发动机运行信息,并加以运算处理后控制各个执行器工作。ECU还包含有一个监测模块,用于故障诊断及系统出现故障后的系统保护。如图4所示,EDC73个导线连接器,各导线连接器的端子布置如图5所示,各个端子的含义见表1所列。






[1] [2] [3] [4] [5]  下一页
