2、凸轮轴可变正时调整系统的结构与工作原理

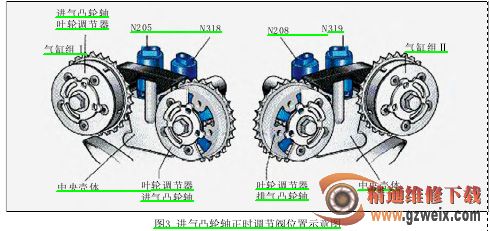

凸轮轴可变正时调整系统的结构如图3所示,它由凸轮轴调节阀N205和液压活塞控制的链条张紧器组成。当发动机处于中低转速时(即转速在1300~3600r/min的范围内),凸轮轴可变正时调整系统使进气门早开早闭,提高发动机转矩;在其他转速下使进气门正常时刻开闭,使发动机保持最大功率。
发动机电脑控制凸轮轴调节阀N205,再通过电控液压活塞将油压作用于链条张紧器进行调整。凸轮轴调整机构的工作油路与汽缸盖上的油道相通。发动机处于中低转速时,活塞运动慢,进气歧管内混合汽随活塞运动,流速慢,进气门应提前关闭,以避免混合汽回流到进气歧管。此时凸轮轴位置称转矩调整位置,即进气门早开早闭。控制单元对N205通电,链条张紧器受液压作用将链条向下顶起,配气相位发生变化,增加进气量,从而提高发动机转矩。
当发动机高转速时,活塞运动快,进气歧管内混合汽随活塞运动,流速快,活塞在向上运动的过程中,混合汽继续涌入汽缸,此时凸轮轴位置称功率调整位置,进气门正常开闭。控制单元对N205不通电,链条张紧器受液压作用保持链条最上位置,配气相位无变化,保证最大进气量,从而保持发动机最大功率。
