3. 换挡电磁阀(SS)和离合器选择阀
换挡电磁阀(SS)断电(OFF),输出油压(SHIFT SOL)泄放,离合器选择阀右端失去此压力,离合器选择阀右移。这使 R1/456 CL FD 油液通过阀门进入 456 CL 回路,经节流孔 2 和1 号单向球阀,到达 4-5-6 离合器。
4. 锁止离合器控制油路分析
(1)TCC 控制阀。TCC 压力控制电磁阀是一个常低(N.L)脉宽调制(PWM)控制式电磁阀,在 4 挡且TCC 接合时,TCM 控制 TCC 压力控制电磁阀 PWM 增加,电磁阀输出压力(PCS TCC)上升。PCS TCC 一路经 3 号节流孔到达 TCC 控制阀下端,TCC 控制阀向上移动,与 TCC 未接合时相比,TCC 控制阀的这一运动切换了两个油道。
① 来 自 TCC 调 节 阀 的 REGAPPLY 油液通过 TCC 控制阀的阀门到达 TCC 接合(TCC APPLY)油路,向变矩器离合器的接合侧供油。TCC释放侧油液(TCC RELEASE)通过TCC 控制阀泄放。
②变矩器进给油液(CONV FD)经节流孔 28,再通过 TCC 控制阀的阀门进入冷却器的供给侧(COOLERFD),油液在冷却器降温后流出,进入润滑油道(LUBE),为自动变速器内行星齿轮机构和其他部件提供润滑。
(2)TCC 调 节 阀。PCS TCC 的另一路经节流孔 15 进入 TCC 调节阀,调节阀左移,DRIVE1-6 油液经过 TCC 调节阀生成锁止油压(REGAPPLY),REG APPLY 的一路经节流孔16回送到TCC调节阀平衡油压端,另一路送 TCC 控制阀,到达变矩器的接合侧。TCC 压力控制电磁阀 PWM增加,REG APPLY 压力随之增加,实现 TCC 可控接合。
九、5 挡油路分析

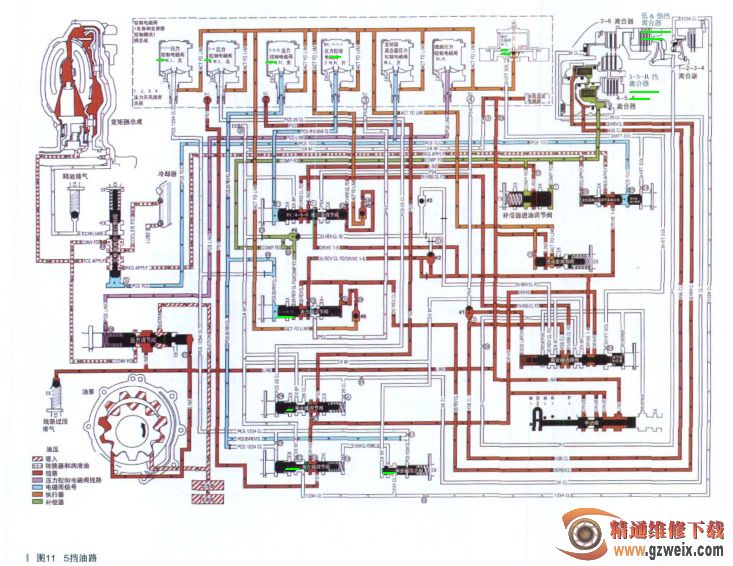

5挡油路如图11所示。
1. 1-2-3-4 压 力 控 制 电 磁 阀(PCS5)
