分析6T40E自动变速器油路(6)
来源:本站整理  作者:佚名  2012-06-13 09:58:27


TCM 指令1-2-3-4 压力控制电磁阀(PCS5)关闭,以释放 1-2-3-4 离合器。1-2-3-4 离合器调节阀左侧失去PCS 1234 CL 油压,调节阀在右侧弹簧的作用力下左移,使 1234 CL 油路泄放,1-2-3-4 离合器停止工作。



2. 3-5-R 离合器压力控制电磁阀



(PCS2)和 3-5-R 离合器调节阀

(1)3-5-R 离合器压力控制电磁阀(PCS2)。C3-5-R 离合器压力控制电磁阀(PCS2)是一个常高(N.H)脉宽调制(PWM)电磁阀,PCS2 控制电流减小时,输出压力(PCS35REVCL)升高。



(2)3-5-R 离合器调节阀。PCS2输出压力(PCS 35 REV CL)经节流孔26 到达 3-5-R 离合器调节阀的左侧,调节阀克服右侧弹簧力右移,这可使35RV CL FD/DRIVE1-6 油液经过阀门进入 35 REV CL 油路,35 REV CL油液又分为三路:第一路到 3-5-R 离合器,第二路经节流孔 6 到达 3-5-R 离合器调节阀右端,第三路经节流孔 33 到达单向球阀 6,顶开 6 号单向球阀,使过量的压力进入执行器进给限制油路,这帮助控制了离合器工作油压,改善了换挡感觉。



3.默认 5 挡

(1)默认 5 挡说明。当变速器电气零部件失效时,变速器将默认设置在 5挡。变矩器离合器分离。变速器保持在5 挡默认挡位,直到点火关闭或变速器换至倒挡。默认操作能将车辆安全地开至维修中心。

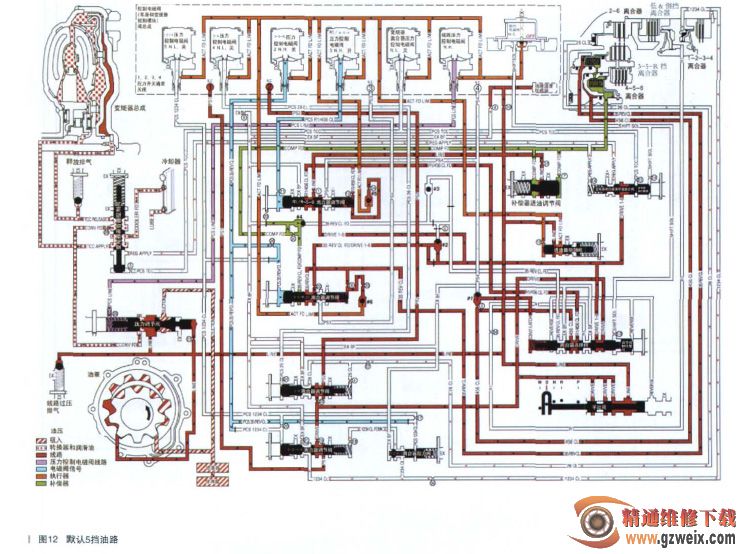

(2)默认 5 挡实现。默认 5 挡油路如图 12 所示。如果要保持变速器处于 5 挡,需要 3-5-R 离合器和 4-5-6离合器保持接合。3-5-R 离合器压力控制电磁阀(PCS2)是常高(NH)电磁阀,断电会输出油压,使 3-5-R 离合器接合。R1/4-5-6 压力电磁阀(PCS3)也是常高(NH)电磁阀,断电会输出油压,管路压力(LINE)在 R1/4-5-6 离合器调节阀处生成 R1/456 CL FD 油液,送往往离合器选择阀。换挡电磁阀断电后,离合器选择阀处于右侧,将R1/456 CL FD 与 456CL 油 路 接 通,4-5-6 离合器工作。
