十、6 挡油路分析

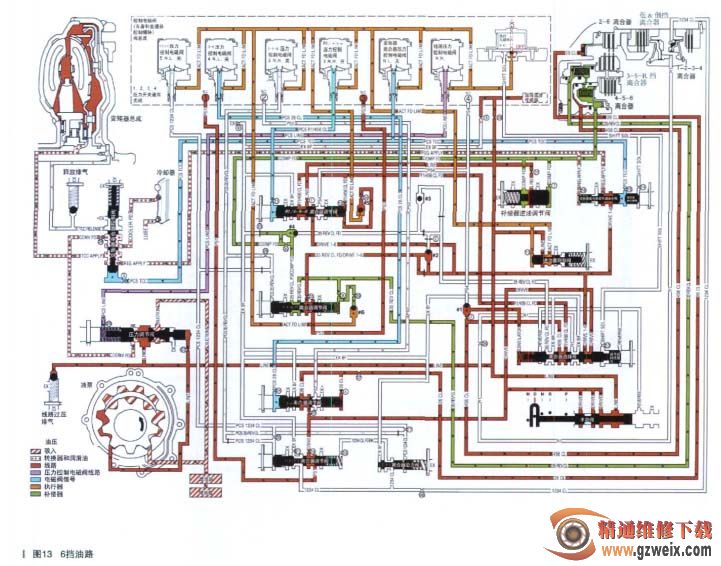

6 挡油路如图 13 所示。

1. 3-5-R 离合器压力控制电磁阀（PCS2）

TCM 指令 3-5-R 离合器压力控制电磁阀（PCS2）关闭（液压 OFF），以释放 3-5-R 离合器。3-5-R 离合器调节阀左侧失去 PCS 35 REV CL油压，调节阀在右侧弹簧的作用力下左移，使35 REV CL油路泄放，3-5-R停止工作。

2.CB2-6 压 力 控 制 电 磁 阀（PCS4）和 2-6 离合器调节阀

（1）2-6压力控制电磁阀（PCS4）。2-6 压力控制电磁阀（PCS4）是一个常低（N.L）脉宽调制（PWM）电磁阀，PCS4 控制电流增加时，输出压力（PCS 26 CL）升高。

（2）PCS 26 CL 油液通过 24 号节流孔，进入 2-6 离合器调节阀左侧，使DRIVE 油液通过阀门，进入 26 CL 油路。26 CL 一路经节流孔 37 到达 2-6挡离合器，另一路通过节流孔 4 返回到 2-6 离合器调节阀右侧的弹簧端，作为平衡油压。
