八、4 挡油路分析

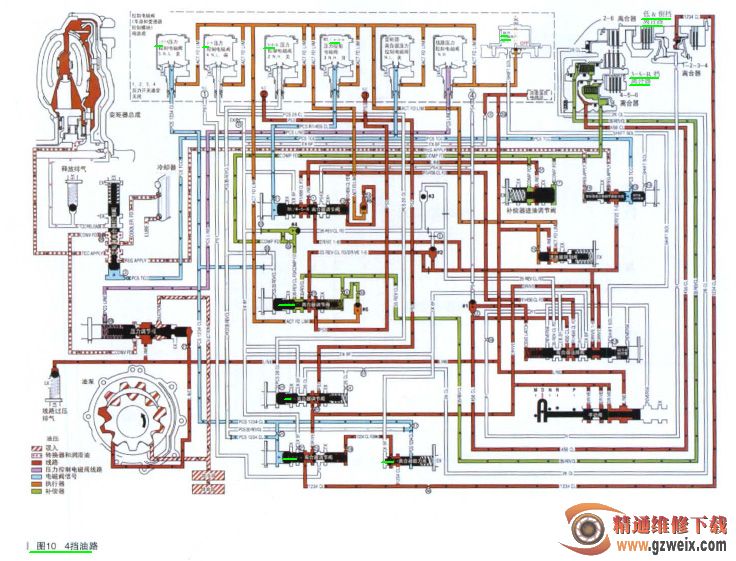

4 挡油路如图 10 所示。
1. 3-5-R 离合器压力控制电磁阀(PCS2)
TCM 指令 3-5-R 压力控制电磁阀(PCS2)OFF(液压释放),以释放 3-5-R 离 合 器。3-5-R 离 合 器调节阀左侧失去 PCS 35 REV CL 油压,调节阀在右侧弹簧的作用力下左移,使 35 REV CL 油液与补偿器供给(35REV CL FD /COMPENSATORFEED REG)油路相通,3-5-R 离合器停止工作。
2.R1/4-5-6 压力电磁阀(PCS3)和 R1/4-5-6 离合器调节阀
(1)R1/4-5-6 压 力 电 磁 阀(PCS3)。R1/4-5-6 压 力 电 磁 阀(PCS3)是一个常高(NH)脉宽调制(PWM)电磁阀,PCS3 控制电流减小时,输出压力(PCS R1/456 CL)升高。
