分析及维修电控发动机不能启动故障
来源:本站整理  作者:佚名  2012-06-28 13:21:09

发动机无法启动的故障征兆有以下几个方面:发动机不转或运转无力,该故障往往与电源和起动系有关;发动机能正常运转不能起动,通常有无油无火不能起动,有油无火不能起动,有火无油不能起动,有油有火不能起动。现以北京现代悦动 6GLAT 轿车为例,说明如何诊断此故障。

一、故障树分析

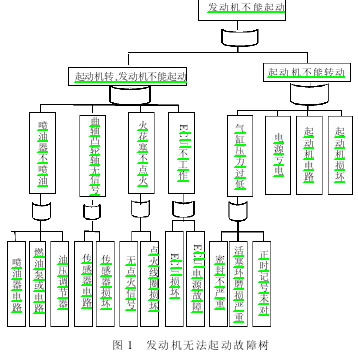

根据发动机无法起动的故障原因,画出故障树。如图 1 所示。



二、故障诊断流程

将发动机无法起动故障分为以下几种情况分别进行诊断。



1.发动机不转或运转无力

通常为电源和机械部分故障,首先检查蓄电池和起动机,和传统汽油发动机故障排除方法一样,一般为蓄电池亏电、桩夹接触或搭铁不良,电极氧化、起动机电路或机械部分故障。



2.发动机能转动,不能起动故障



能正常转动,但发动机不能起动或难以起动,多为电路故障、油路故障或电器部分故障,可通过故障诊断插座读取故障代码,但有时有故障代码,有时无故障代码,应针对不同的情况分别进行排除。



1)有故障代码

如果故障自诊断系统有故障代码输出,可根据显示的故障内容排除故障。

故障原因通常有;

①传感器、执行器各插接器接触不良;

②线束短路或故障;

ECU 未能提供正常的参考电压;

④电源电压不正常;

⑤故障码所显示的元件本身损坏或ECU 故障。



例如,读取的为空气流量计故障,找到元件位置后,依次检查接头连接情况、参考电压、信号电压及线束电阻等。诊断流程如图 2 所示。



有时候有信号,但信号不准确,可通过波形、数据流测试确认故障。更换传感器,排除故障后,应清除故障码。有时候传感器无信号输入ECU,如果电路连接正常的情况下,更换传感器,如果故障仍不能排除,再查 ECU。一般情况下 ECU 不会发生故障,拆卸前一定要慎重。



2)无故障代码

如果发动机能转动,但无故障代码输出,在确认自诊断系统正常的情况下,再进行检查,通常有以下情况:

(1)       有火无油故障



①油箱无油或油泵不泵油;

②管路泄漏;

③燃油总管压力过低,油压调节器故障;

④喷油器故障;

⑤喷油器或油泵控制电路故障。

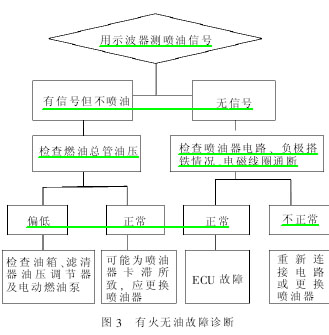

通过火花塞跳火试验或用示波器测点火波形,如果火花塞能正常跳火,应检查喷油器能否正常喷油,若有喷油信号,说明电磁喷油器电路良好,查油路故障;若无喷油信号,应检查喷油器电路。诊断流程如图 3 所示。



[1] [2]  下一页
