分析及检修汽车ABS系统结构
来源:本站整理  作者:佚名  2012-06-28 13:28:51

一、ABS 系统的组成

ABS 系统通常由电子控制单元(ECU)、液压控制单元(液压调节器)和轮速传感器等组成。



1. ECU 的基本回路

ECU 的基本回路(见图 1)包括:轮速传感器的输入增幅回路、运算回路、电磁阀控制回路、稳压电路、电源监控电路、故障存储回路、继电器驱动回路和输入输出回路等。



2. 轮速传感器

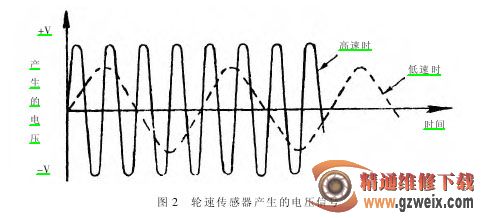

轮速传感器用于检测车轮的转速。当车轮转动时,安装在轮毂上的齿圈也随之转动,从而在轮速传感器上产生与车轮转速成正比的交流电压信号(见图2)。轮速传感器将该信号传给电子控制单元,电子控制单元通过该信号判断车辆的运动状态,并在需要时控制ABS 系统工作。因此,轮速传感器是ABS 系统中非常重要的元件之一。轮速传感器的安装形式分为3 类(见图 3)。



3. 车辆减速度传感器

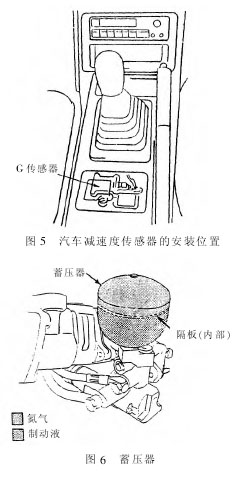

ABS 系统中另一种传感器是汽车减速度传感器(G 传感器),(见图4、图 5)。汽车减速度传感器的作用是测出汽车制动时的减速度,以识别是否是雪路、冰路等易滑路面。现在只用于四轮驱动汽车。



4. ABS 系统液压控制装置

ABS 系统液压控制装置由电动泵、蓄压器(见图 6)和电磁阀(见图7)等组成。



其控制过程:

(1)常规制动过程

常规制动时电磁阀不通电,柱塞处于图 8 所示的位置,主缸和轮缸是相通的,主缸可随时控制制动压力的增减。这时,液压泵也不需要工作。

[1] [2] [3]  下一页
