四、两例启动系统电路故障的排除

案例一

故障现象：故障车在启动机不运转时，电磁开关也没有“嗒嗒”的吸合声。故障排除：首先检查蓄电池，确认其电量充足，在机舱内蓄电池右侧找到启动机电磁开关驱动线，将其连接器脱开，从蓄电池直接引火线接通电磁开关驱动线，此时启动机正常驱动发动机。初步判断可能是点火开关启动挡的触点接触不良而引发的上述故障,换装一只新的点火开关后，再打启动机，启动机恢复正常功能，故障完全排除。

案例二

故障现象：打启动机时其电磁开关吸而复放，频繁动作。

故障排除：首先检查蓄电池，确认其电量充足，然后把启动机从发动机上拆下来，从故障现象分析该电磁开关的吸拉线圈工作正常，而保持线圈工作异常。将电磁开关从启动机上拆下来，经测试其保持线圈断路，取一只新的电磁开关装在启动机上，然后把启动机装到车上试验。此时打启动机，启动机正常驱动发动机运转，发动机也顺利着车，故障完全排除。

五、东风悦达起亚汽车与启动机有关的实车问题及原因分析

1.启动不良

(1)启动时电机不工作，有以下原因：①开关(KEY SWITCH)断线及接触不良和保险丝断线，如图3、图4所示；②电瓶放电不良和端子接触不良，如图5所示。

(2)启动时发出“哒咯哒咯”响声，但发动机不启动，有以下原因：①接地线接地不良，如图6所示；②电池BATT(+)、(-)端子连接及氧化而接触不良。

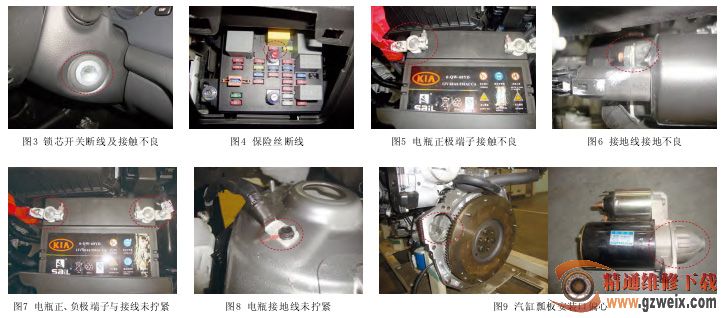

图3 锁芯开关断线及接触不良 图4 保险丝断线图5 电瓶正极端子接触不良

2.发动机旋转力不足，启动机启动时啮合状态下发动机旋转吃力现象

(1)电瓶BATT(+)、(-)未拧紧，发生腐蚀和电池本身不良及放电时产生，如图7所示。

(2)电瓶接地线接地不良时发生未拧紧、腐蚀、喷漆现象，如图8所示。

3.啮合发生噪音及无法啮合，启动时有“咯碌碌”声音但发动机不旋转，启动后归位时“咳碌碌”噪音

(1)汽缸瓢板安装口偏心，如图9所示。

(2)发动机齿圈不良时和安装产品不正确时发生

4. 启动机连续工作，启动后启动轮不回位，继续旋转

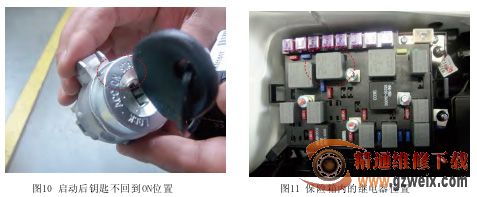

( 1 ) 启 动 后 钥 匙 不 回 到 O N 或 K E YSWITCH本身内部短路时发生，如图10所示。

(2)保险箱内部短路或因继电器不良粘连时发生，如图11所示。

随着科学技术的进步，汽车行业的各项技术也在跟随时代的步伐在前进。启动系统电路的发展前景会向操作智能化、电路集成化、信息多元化、自主诊断化等方面进行。及时地对启动机电路进行维护与保养，可以减少汽车启动系统故障，增加汽车的可靠性和安全性。
