1 故障现象
近期接到一乐驰维修中心反馈: 前期上市的一乐驰车主反馈车辆怠速时 (原地起动, 不踩油门情况 下 ) , 发 动 机 转 速 间 歇 性 自 动 提 速 至 1500~1800r/min (该车型正常怠速转速为750±50 r/min),这是发动机怠速转速的异常表现, 该故障可能会导致发动机整体油耗增加, 汽车起步冲车等现象。
因为是间歇性故障, 故障不容易捕捉, 车主两度到维修中心, 维修技师试车, 最后都没办法发现故障现象而放弃维修; 第三次, 车主用手机将车辆怠速发动机转速提速的情况拍录下来, 再次将车辆开至维修站进行维修。
2 故障分析
因为无法捕捉到车辆的故障现象, 而且用故障诊断仪X431读取车辆电控系统未发现故障码, 只能根据车主的描述进行常规性的排查, 这给维修诊断工作带来较大的困难。

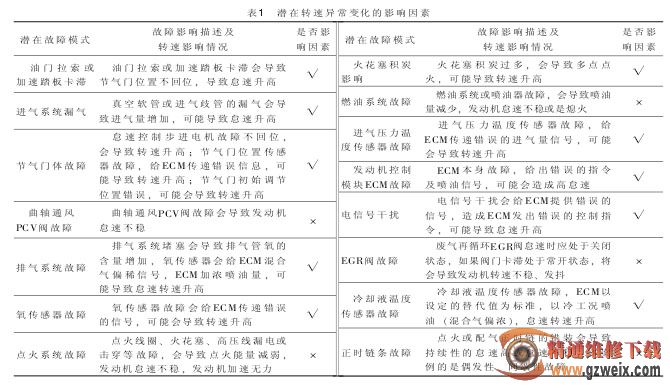

根据影响发动机怠速转速的因素, 我们罗列了潜在转速异常变化的影响因素, 如表1所示。 可能的影响因素用 “√” 表示, 可以排除的因素用 “×” 表示。
通过表1的分析, 我们初步排除了EGR阀故障、
曲轴通风PCV阀故障、 燃油系统故障、 点火系统故
障、 正时链条故障等5种故障模式。
3 故障诊断
按照表1的潜在故障影响模式, 运用故障排除法, 我们对维修中心反馈的对故障车辆的维修过程整理归纳如下。
1) 第1次维修确认
油门拉索及加速踏板故障 检查了油门拉索及加速踏板工作情况, 加速踏板工作平顺, 无卡滞,油门拉索也无卡滞现象, 但是因为是间歇性故障,为了消除可能的影响因素, 维修中心尝试给车主更换了新的油门拉索。
进气系统故障 该车型发动机的进气压力及温度传感器是集成到一个传感器上的, 该传感器装在节气门体后、 进气歧管上, 进气系统的泄露将会导致进气量增加, ECM将会根据总的空气量来确定喷油量, 喷油量也会随之增加, 可能导致怠速转速升高; 检查了进气歧管及各真空软管的连接情况, 无开裂或是连接不严情况, 进气系统的故障可以排除。
排气系统故障 一般排气系统故障可能是由于三元催化器堵塞或烧穿引起, 三元催化器烧穿, 对发动机怠速的影响不大, 但此时前氧传感器和后氧传感器读到的数据相同, 会给ECM报故障码; 三元催化器堵塞, 随着排气的增加, 聚集在三元催化器端, 会导致前氧传感器检测到的氧含量增加, 给ECM发出混合气偏稀的信号, ECM会根据信号加浓混合气, 发动机的怠速可能会升高; 检查了三元催化器, 无堵塞及烧穿情况, 该故障模式可以排除。
