分析及检修燃油蒸发排放控制系统
来源:本站整理  作者:佚名  2012-08-05 10:31:39


2. 单件检测

(1)电磁阀电磁线圈电阻值检测

拔下电磁阀线束连接器,用万用表欧姆挡测量控制电磁阀电磁线圈的电阻值应为 36~44Ω。若电阻值不符合上述要求,应更换控制电磁阀。

(2)电磁阀工作情况检测

拆下电磁阀,首先向电磁阀内吹气,电磁阀应不通气;然后将蓄电池电压加到电磁阀连接器的两端子上,如图 4 所示。同时向电磁阀内吹气,此时电磁阀应通气。如电磁阀的状态与上述情况不符,则电磁阀有故障,应予以更换。

(3)蒸气回收罐的检修

蒸气回收罐位于发动机室内或车的下面,蒸气回收罐的使用寿命一般为 40000~60000km,但在使用中应经常检查和维护。主要检查蒸气回收罐外壳有无裂纹、变形或损坏,底部进气滤芯是否脏污。

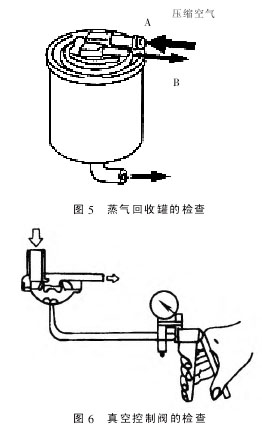

按图 5 所示的方法由 A 口吹入压缩空气(98kPa)后,压缩空气应能从图中箭头所示方向 B 口流出,否则应更换相同规格的蒸气回收罐。蒸气回收罐中进气滤芯的清洁:用手指堵住管口,将 294kPa 压缩空气从管口 A 吹入即可,如图 5 所示,

切不可用水清洗蒸气回收罐。

(4)真空控制阀的检查

如图 6 所示,从蒸气回收罐上拆下真空控制阀,用手动真空泵由真空管接头给真空控制阀施加约 5kPa 真空度时,从蒸气回收罐侧孔吹入空气应畅通;不施加真空度时,吹入空气则不通。若不符合上述要求,应更换真空控制阀。



(5)软管的检修

检查 EVAP 控制系统各管路是否松动、破损或变形, 可用鼻子闻有无燃油泄漏。若软管损坏应立即更换。更换前应做标记,以防因装错而引发严重故障和损坏内部机件,且更换的软管应与原管的规格、型号相同。

(6)油箱盖检修

检查油箱盖及衬垫是否变形或损坏,空气阀工作是否良好。
