摘要：动力转向系统能够保证转向轻便性，同时还可以保证高速行驶安全性，减少由于地面不平对转向盘带来的冲击使驾驶手感比较柔和。当转向系统出现故障时会影响转向操纵稳定性、行车安全性，严重时可能会导致交通事故。本文通过实例分析，讲述转向异响故障产生原因、故障排查方法、故障解决方案，并探讨造成液压助力转向系统异响的可能性因素，为液压助力转向系统的开发设计及产品品质的控制提供一定的参考。

    汽车转向系统是用来保持或改变汽车行驶方向的机构，包括转向操纵机构（转向盘、转向管柱、转向传动轴总成）、转向器、转向传动机构等。转向系统应该能准确、快速、平稳地响应驾驶员的转向指令，随着对转向驾驶舒适性和安全性能要求的提高及转向技术的不断发展，助力转向系统在逐步取代传统的机械转向系统。比较常见的助力转向系统包括液压助力转向系统、电液助力转向系统及电子助力转向系统。在商用车系列中，普遍采用液压助力转向系统，液压助力转向系统是在机械转向系统的基础上增加动力转向器而成，它能够兼用驾驶员体力和发动机产生的液压力，从而减小驾驶员的操纵力，保证转向轻便性，同时还可以保证高速行驶安全性，减少由于地面不平对转向盘带来的冲击，使驾驶手感比较柔和。
    液压助力转向系统的常见故障包括转向沉重、转向盘自由间隙过大、高速行驶转向盘发飘或抖动以及转向异响等故障，将影响转向操纵稳定性、行车安全性，严重时可能会导致交通事故。对于液压助力转向系统来说，转向异响是一种常见的故障现象，是指汽车转向系统在正常使用过程中发出的异常噪声。本文以某轻型载货汽车液压助力转向系统为研究对象，对车辆转向时异响发生的部位及原因进行查找分析，并探讨造成液压助力转向系统异响的可能性因素，为液压助力转向系统的开发设计及产品品质的控制提供一定的参考。

    1 车辆信息

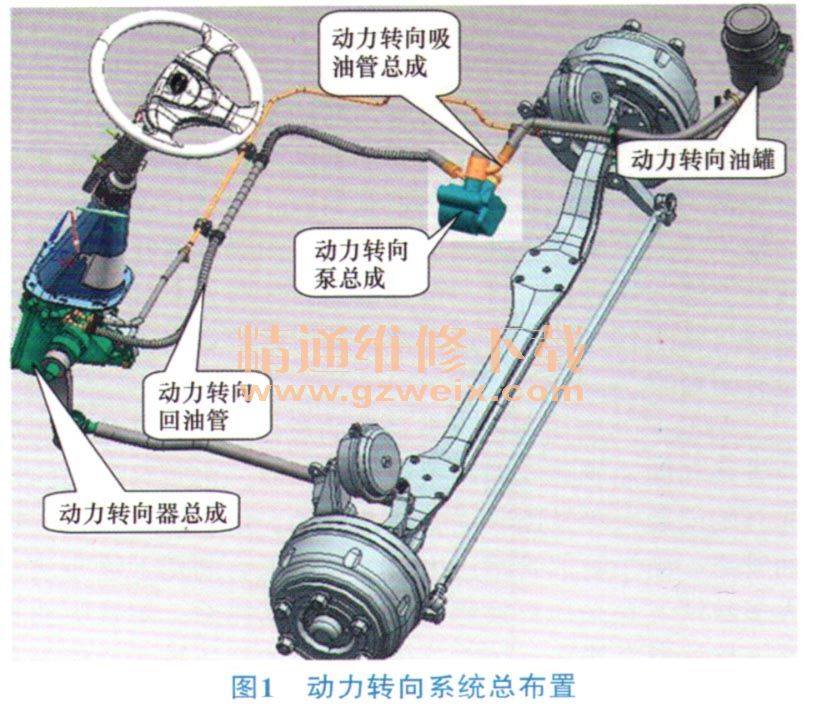

    该车型为批量生产车型，市场上已大量使用，故障车辆是新下线车，在车辆调试中就出现了转向异响故障。该车型转向系统使用的是整体式转阀液压动力转向器，转向泵由发动机配带，转向系统布置如图1所示。

    2 故障描述
    调试人员反馈汽车在直线行驶时状态正常，但是在拐弯转动转向盘时就会发出轰隆隆的声响且转向沉重。通过路试，不管是在原地转向，还是低速行驶抑或高速行驶，左、右转向只要稍微转动转向盘就会有异响。在转向有异响且沉重的情况下，基本可以确定是由于转向管路不通畅或转向泵不正常工作造成的。

    3 原因分析
    对于液压助力转向系统来说，当转向盘打到底时，发出嗡嗡的声音属于正常现象。因为在将转向盘打到底时，系统压力较高，转向器处于卸荷状态，这也是转向器的一种自我保护状态，此时发出的声音是由于转向器卸荷造成的，属于正常。所以在转向过程中，尽量不要将转向盘打死，如果不小心打到底了，要适当回一些，防止转向器长期处于高压状态而减少其使用寿命。
    很多情况下，转向系统出现异响都属于不正常的现象，一般造成液压转向系统异响的原因有以下几种情况［2-3工转向管柱与其他零部件发生了干涉或管柱润滑不足，摩擦力较大；②吸油管路内径选用不合适，造成液压系统供油不足；③液压油里存在杂质或油罐滤芯被堵塞；④液压系统缺油或者混入空气；⑤零部件产品品质出现问题，导致液压系统不能正常工作。
