捷豹XF仪表偶尔显示冷却液位过低
来源：本站整理  作者：佚名  2019-11-03 08:27:23

 故障现象确认：仪表偶尔会显示冷却液位过低。

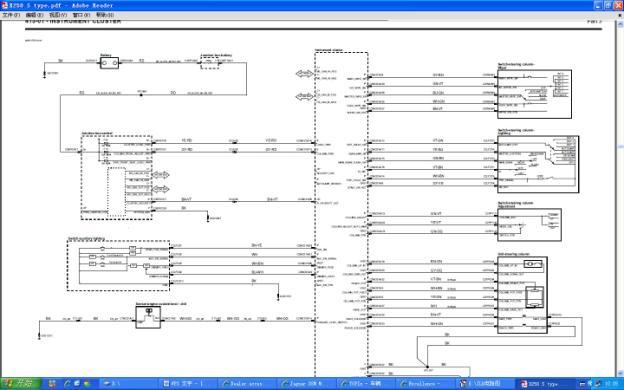

系统结构图及电路图：
故障诊断过程：根据故障现象查找线路图：冷却液位传感器由仪表提供电源。用万用表测量C1M21/2脚有12V电压，C1M21A/2与车身搭铁电阻3欧姆，电阻偏高。拆下G1D13/1搭铁点发现固定螺丝锈蚀，清理后重新装配试车确认故障排除。

故障原因分析： 搭铁点生锈电阻过高导致信号不稳定。
故障处理办法：搭铁除锈更换新螺丝。
