三、慢充充电故障分析及排除
1.故障基本分析
根据以上原理总体分析,常见慢充充电故障主要就是:不能充电;能充电,但充电电流异常这2种情况。通常不能充电故障原因较多,如低压控制CC线路故障、充电设备故障;能充电,但电流低故障通常为低压控制CP线路故障。
从充电系统结构上分析,充电故障主要为充电设备相关问题、快慢充电口故障、充电线缆及高压插头相关故障、低压控制电路相关故障、车载充电机故障等。通常充电枪及线缆、高压插头、充电低压控制(如充电唤醒信号、CC、 CP等相关电路问题)等相关故障较多。
2.故障排查
(1)首先进行家用电及插座基本检查,电压为225V,正常,插座接地正常。
(2)检查随车充电设备外观,充电电缆、充电口各端子口等没有烧蚀、损坏等现象。

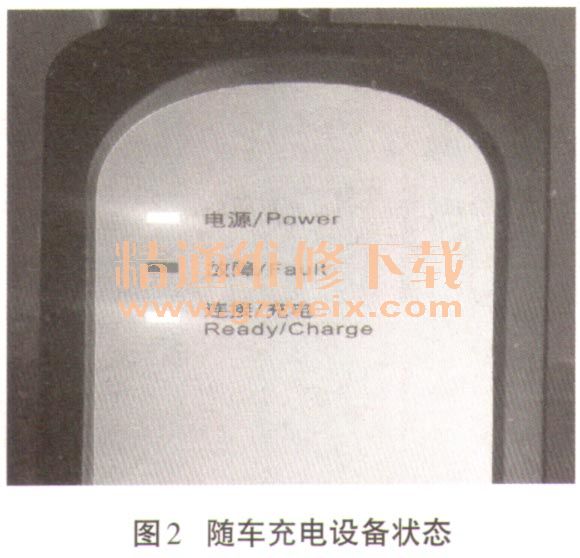

(3)正常连接随车充电设备进行车辆充电,初步查看充电指示灯状态(电源、连接/充电、故障),电源灯常亮,同时发现连接/充电指示灯常亮,一直处于“等待充电状态”,如图2所示,车辆不能充电,仪表无任何充电显示;打开车钥匙,无任何故障灯亮起,车辆上电正常,但没有任何充电显示,存在充电故障;根据手册标准,如图3所示,正常充电时,电源灯常亮,连接/充电指示灯规律性闪烁,同时,未上电或上电状态,车辆仪表均会有充电指示灯常亮,会显示充电电流、充电电压等信息。
(4)根据充电基本原理,充电一直处于等待充电状态,车辆与充电设备还未真正建立“充电握手”。根据电路分析,由简单到复杂的排除思路,首先排除相关保险继电器,车载充电机唤醒电路中存在电路保险,找到实车保险盒,为F22号保险,拔下保险测量,阻值0.3Ω,正常;使用专用诊断仪进行充电数据读取,无充电唤醒信号,电压小于6V。
