故障诊断：首先用诊断仪读取发动机故障码如图1所示。

    P0122节气门电位计：信号太小；

    P0222节气门驱动器的角度传感器2：信号太小。

    读取节气门数据流01-08-62如图2所示。

    第一区、第二区全为0，明显数据不正常。首先把检测到的故障码排除，在检查节气门的线路时发现控制单元插头55号针脚没有插到位，造成节气门位置传感器5V电压断路，复位针脚后该故障码不再出现。62组第一、二区的数据流也恢复正常。可是发动机依然不能着车，反复启动，再次读取故障码如图3所示。

    P0321发动机转速传感器：不可信信号。

    该车曲轴位置传感器为霍耳效应式位置传感器，三根导线分别为供电、搭铁和信号线。

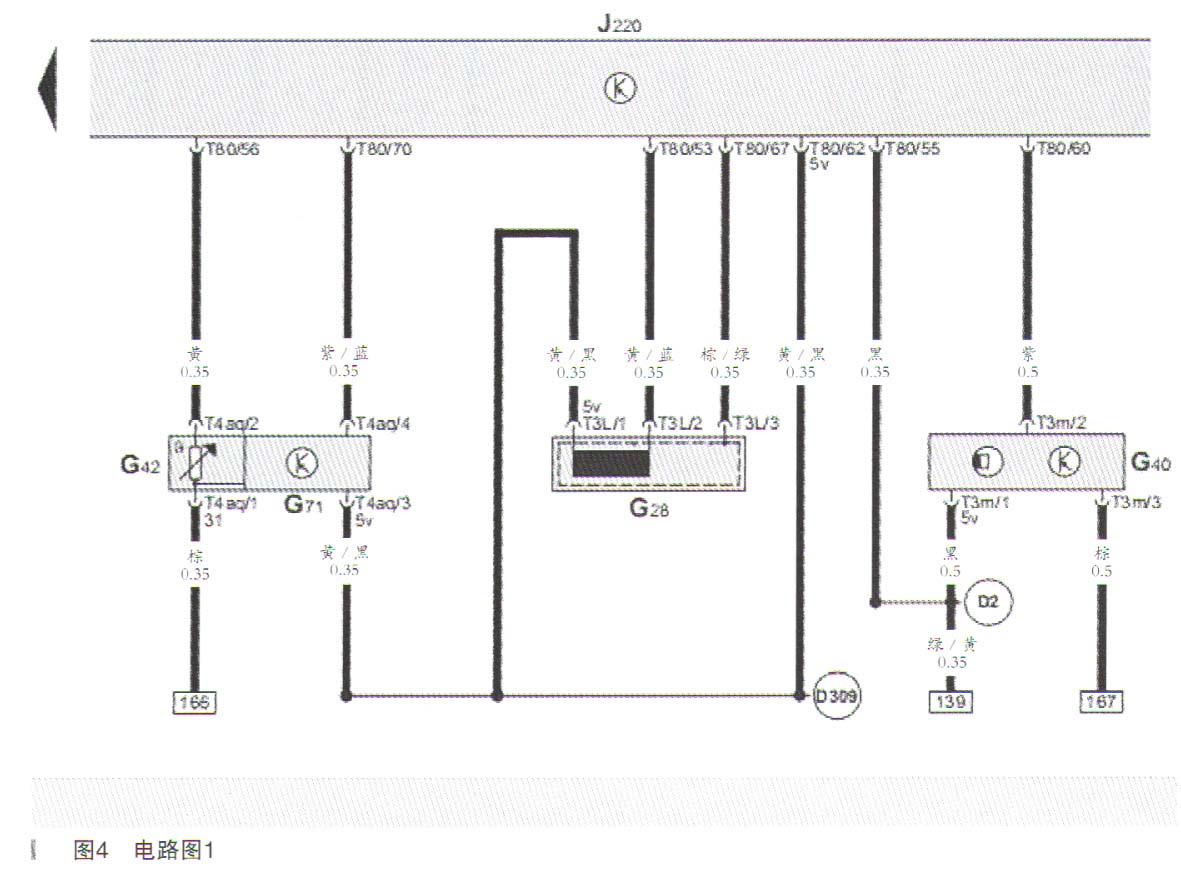

    这个故障码一般都是由于曲轴位置传感器本身和线路故障引起的，线路图如图4所示。

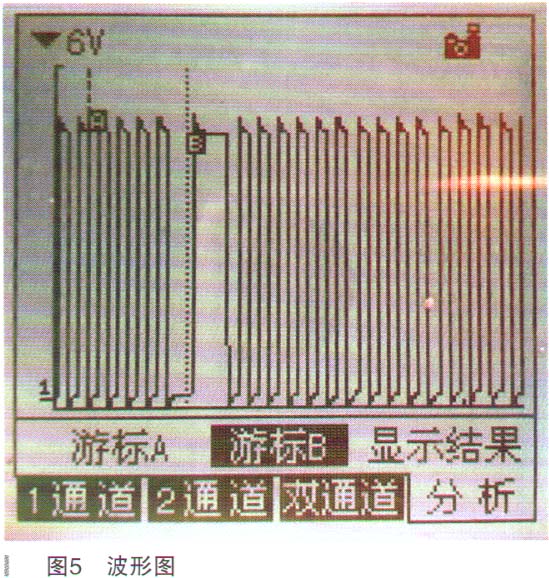

    经检查曲轴位置传感器与ECU之间线路正常，1号脚为供电电压5V、3号脚负极（搭铁），用示波器检查曲轴位置传感器信号波形（2号），波形如图5所示，也正常。
