故障分析：

    1、软件故障；

    2、线路故障；

    3、蓄电池故障；

    4、高压电控故障。

排查步骤：

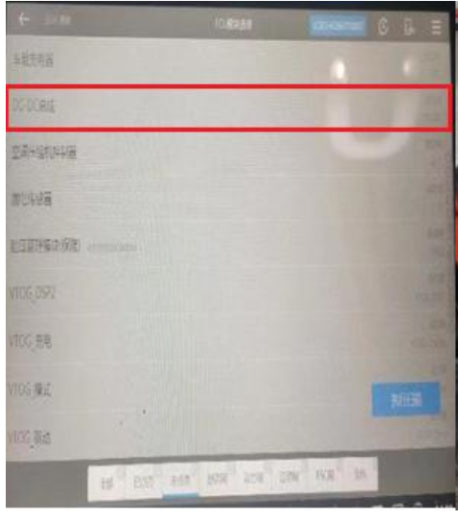

    1、车辆进店首先用VDS扫描更新软件程序，通过电脑扫描发现DC DC模块扫描不存在，并对蓄电池进行检测。

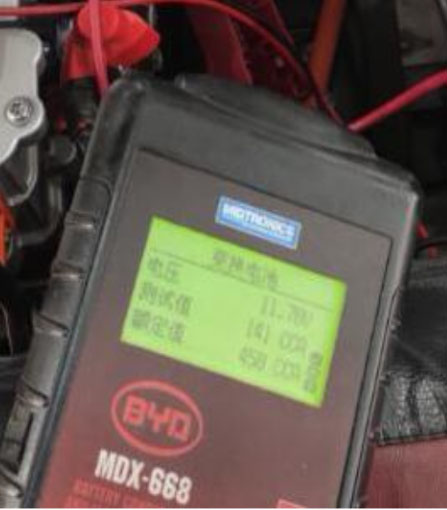

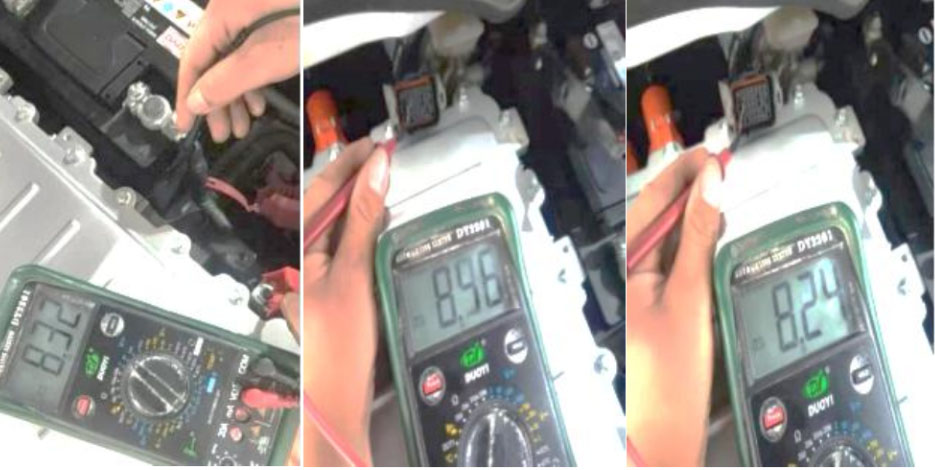

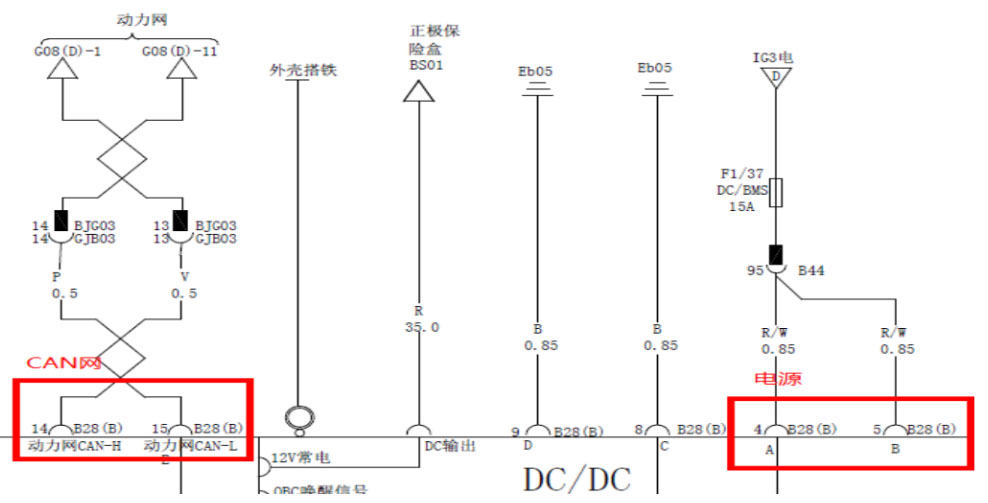

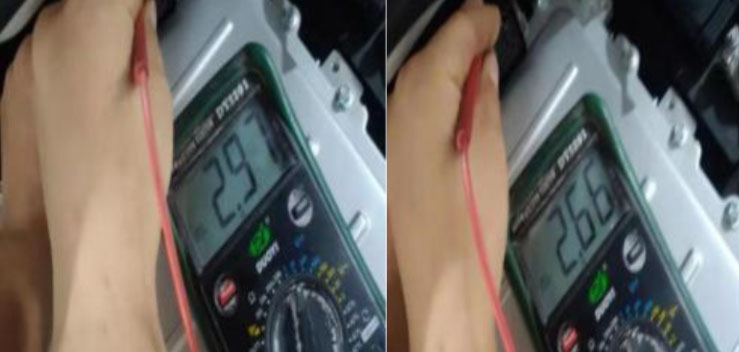

    2、蓄电池CCA（冷启动电流）低，怀疑为DC DC不发电导致，经测量DC输出端电压为8V左右，属于异常。经查看电路图，发现DC电源线F1/37到DC输入电源线B28-5和B28一也是8V左右。CAN-H线B28-14电压为2.97V, CAN-L线B28-15电压为2. 66V正常。初步判断高压电控总成损坏导致DC输出低。

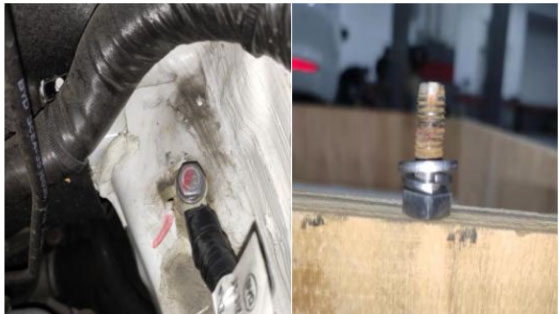

    3、更换高压电控总成后第一次试车故障未出现。车辆停放3天后再次试车故障再次出现，整车没电，再次进行排查，发现蓄电池负极连接与车身搭铁处螺栓未上紧，标记线是整齐的，于是把螺栓拆下发现螺栓牙有滑丝迹象，更换螺栓重新装上多次试车故障排除。





    维修小结：针对车辆故障思路清晰并结合电路图，才能更快解决问题。

    维修点评：测量DC输出时，保证蓄电池电压正常，先将车辆上至OK挡电，然后断开DC的正极输出端子，直接测量DC正极输出对车身地的电压值，正常情况下应该在13.8V左右。
