三、MDI管理软件及用MDI给控制模块编程
1.MDI 管理软件
MDI 是一个紧凑型通信模块,它管理着车载网络和 PC 之间的数据传输。MDI 以较低的成本提供更快 的 编 程 速 度。MDI 比 TECH2 快20% ~ 70%,这可以减少编程期间蓄电池的电量消耗。MDI 可以替代TECH2 进行编程。MDI 适用于 GM汽车多种通信协议,包括 UART、CLASS-2、KWP2000。1996 年 后 出厂的车辆可以使用 MDI 进行 Pass-Thru 编程。2009 年出厂的部分车辆及所有 2009 年以后出厂的车辆,必须使用 MDI 才能进行诊断。
使用 MDI 管理软件对 MDI 进行配置,以便与 PC 进行通信。MDI 可以通过 USB 电缆、局域网(LAN)、无线局域网(WLAN)方式连接 PC机。MDI 默认 USB 连接方式,为编程可靠,目前建议使用USB方式连接,如图 12 所示。PC 必须安装 MicrosoftWindows 2000 或 XP SP2 才能运行 MDI 管理软件,该管理软件用于配置及更新 MDI。MDI 与该软件一起可以对车辆系统进行编程。软件程序需定期升级以兼容新的车型、系统及功能。通过 MDI 的编程操作仅适用 Pass-Thru 方式(PC、MDI、车辆直接连接)。
每台用以运行 MDI 应用程序的PC 必须有 MDI 管理软件,Pass-Thru编程所需文件必须与 MDI 管理软件同时安装。有两种安装 MDI 管理软件方法,一是用购买 MDI 时所配带的安装软件安装,二是在 TIS2WEB上安装 GDS 软件时一同安装。软件装好后,在桌面上会有一个 MDI 管理器的图标,如图 13 所示。双击MDI 图标,可打开 MDI 管理器。在使用新的 MDI 之前,通过 MDI 管理器首先对 MDI进 行 软 件 更 新。选择最新版本的软件,然后点击“开始更新”按钮。MDI 软件版本和PC 机中的软件版本一致才能正常使用,如图 14 所示。
2. 使用 MDI 对车辆模块进行编程
(1)首先使用 USB 电缆将 MDI与车辆连接,如图 15 所示。

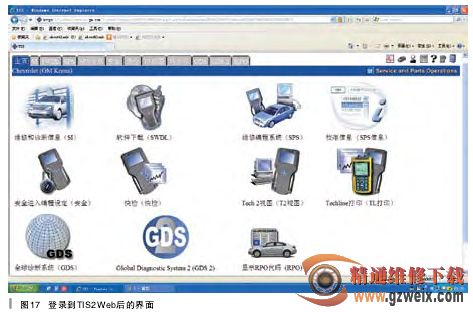

(2)登录到 TIS2Web,如图 16所示。注意 :用户名和密码只能错误2 次,到第 3 次即被锁死。每个通用的指定售后服务系统,都有用户名和密码。购买 GDS 系统的用户还可向经销商询问有关用户名和密码。登录到 TIS2Web 后的界面如图 17 所示。
